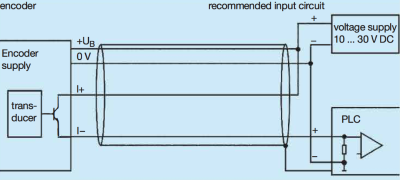

En función del circuito de salida deseado, recomendamos las siguientes longitudes de cable:

1)IPC = lndustrial PC

• Dependiendo de la aplicación, la longitud máxima permitida del cable puede ser menor, especialmente en zonas con mucho ruido eléctrico.
• Utilice siempre cables apantallados
• El diámetro de los conductores de señal debe ser de 0,14 mm2.
• El diámetro de los conductores de alimentación de tensión debe ser lo suficientemente grande, en función de la longitud del cable, para que la tensión de alimentación del codificador sea lo suficientemente alta y las señales no desciendan por debajo de los niveles mínimos.

Recomendamos estrictamente el uso de los tipos de cable indicados en los accesorios.

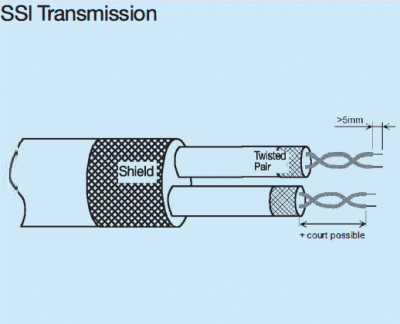

Para la conexión de las trenzas de apantallamiento, consulte la documentación del control lógico. En todos los casos, para la conexión a tierra, las trenzas deben cubrirse 360°. Todos los conductores no utilizados deben conectarse al mismo potencial en ambos extremos. Mantenga los cables de conexión de los codificadores lo más alejados posible de los cables de alimentación y evite ponerlos en paralelo. Por último, para una misma fuente de alimentación regulada, conecte únicamente los codificadores que consuman la corriente que la fuente de alimentación pueda suministrar. Agrupe las señales del mismo tipo por pares, CLK+ con CLK-, DATA+ con DATA-.

BiSS es una interfaz de sensores completamente digital y bidireccional. Define la comunicación entre un maestro y varios esclavos (sensores) en sistemas de control industrial. BiSS manifiesta un nuevo estándar en tecnología y está disponible libre de licencia (GPL). Debido a su alto rendimiento, constituye una alternativa eficaz a la combinación estándar de interfaz de datos y salida incremental analógica seno/coseno.

BiSS sólo necesita un total de 6 líneas (4 de datos, 2 de alimentación), no requiere ningún hardware para señales analógicas (cable(s)/electrónica de interpolación de accionamiento) - y así ayuda a reducir los costes del sistema. Bus Networking: Se pueden conectar hasta 8 sensores a un bus-master. Los costes de cableado y control se reducen considerablemente en las aplicaciones multieje.
