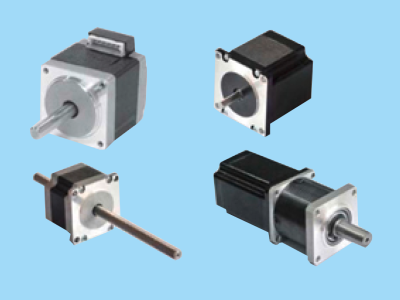

MEYLE motores paso a paso
Motores paso a paso con alto par a bajas velocidades en diferentes tamaños y rangos de potencia con alta precisión de ángulo de paso. Motores de CC sin escobillas de conmutación electrónica (EC) para aplicaciones de maquinaria.Motores paso a paso con alto par a bajas velocidades en diferentes tamaños y gamas de potencia con alta precisión de ángulo de paso. Motores de CC sin escobillas de conmutación electrónica (EC) para aplicaciones de maquinaria.
- Posicionamiento controlado digitalmente y control de velocidad que funciona sin realimentación de posición
- Diámetro de 20 - 86 mm
- hasta protección IP 68
- Ángulos de paso de 0,9 - 1,8° / 120
- Alto par y gran precisión de ángulo de paso
- Motores paso a paso de husillo de 0,003 - 0,04 mm / paso
- Controlador digital para motores paso a paso y motores paso a paso de husillo
- Integración de sistemas con ingenieros de aplicaciones con más de 40 años de experiencia en el mercado
- Certificado ISO 9001:2008 desde 1998
MEYLE stepping motors - catalogue
configuración del ejei

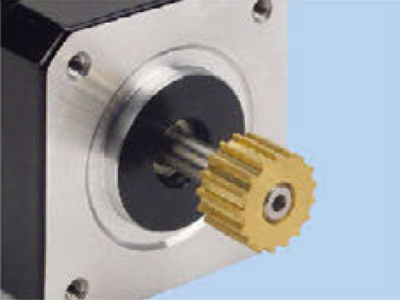

Pulley

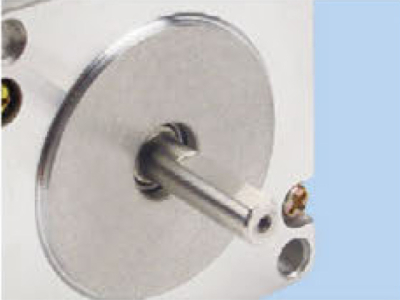

Single Flat

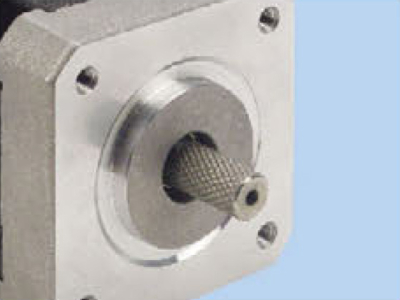

Knurl

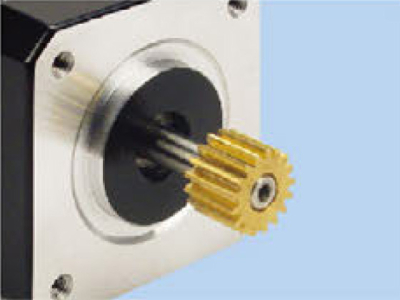

Gear

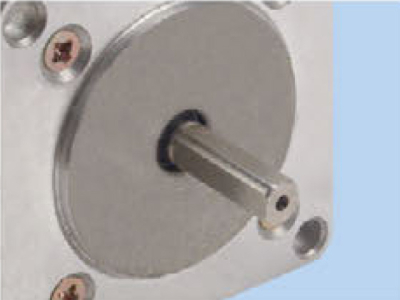

Double Flat

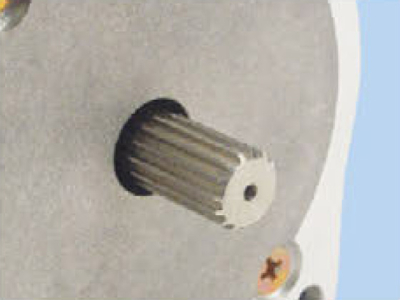

Hobbed Gear

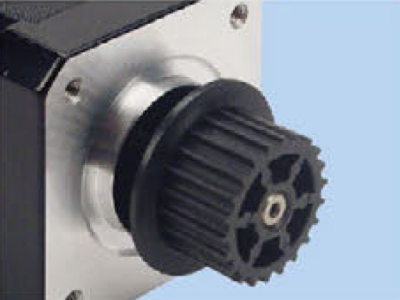

Plastic Pulley

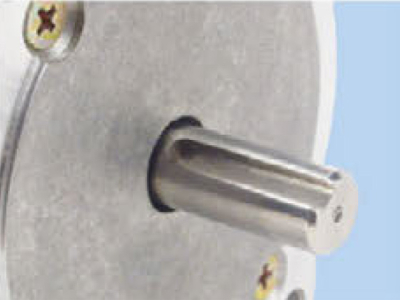

Key Way

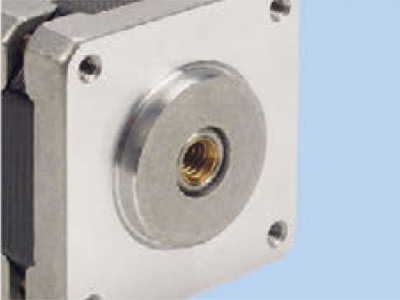

Hollow Shaft

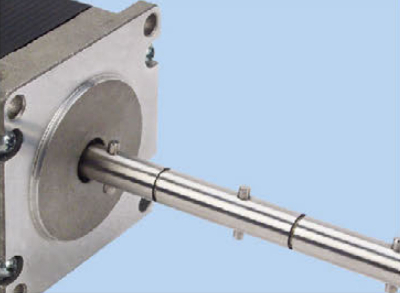

Dowel

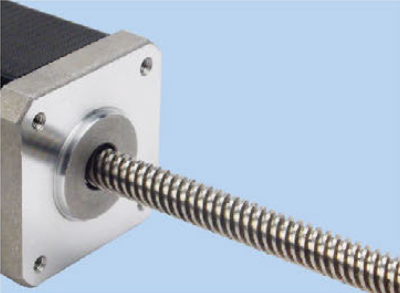

Worm Shaft
- Tamaño: Diámetro exterior del motor en décimas de pulgada (Dimensiones del motor).
- Tipo de motor paso a paso: "H" significa motor paso a paso híbrido
- Tipo de ángulo de paso:
S: Ángulo de paso 1,8°, estator con 8 polos
C: Ángulo de paso 0,9°, estator con 8 polos
T: Ángulo de paso 1,2°
Y: Ángulo de paso 0,6
F: Ángulo de paso 0,72 - Longitud del núcleo del estator
- Tipo de conductores:
"0" indica sólo conector
"4, 5, 6, 8" indica número de conductores - Variación eléctrica: variedad de corriente, par, etc.
- Variación mecánica: variedad de ejes, cables, tornillos, etc.
Types
HB-20S, HB-28S, HB-42S, HB-42C, HB-57S, HB-57FS, HB-60S, HB-86S, HB-60T, HB-86T, 36 BLDC, 42Y BLDC, 42 BLDC, 57 BLDC, 90 BLDC
