Características

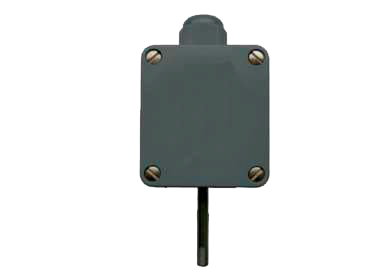

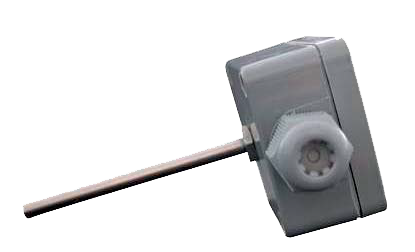

• sensor de temperatura para medir la temperatura ambiente
• herraje de protección cerrado
• muy resistente al detergente
• para amplios rangos de temperatura
• posición del casquillo de protección a petición del cliente
• disponible opcionalmente con transductor de medición programable

Especificaciones técnicas

• Racor de protección con material 1.4571 (V4A)
• longitud del sensor 45 mm otras longitudes a petición del cliente
• caja de conexión de poliamida PA6
• tamaño de la caja 58 x 64 x 35 mm
• tipo de protección IP 65
• temperatura estándar: de -50 °C a +130 °C
  con transductor de medición: de -40 °C a +85 °C

Campos de aplicación

• medición de temperatura en cámaras frigoríficas
• Medición de temperatura en cámaras frigoríficas
• Medición de temperatura en cámaras de descongelación
• medición de la temperatura en túneles de refrigeración
• medición de temperatura en congeladores de choque
• medición de la temperatura en cámaras de ahumado
• medición de temperatura en cámaras de maduración
• medición de temperatura en ambientes agresivos
• medición de temperatura en zonas exteriores

Características

• termómetro de resistencia con tubo de cuello
• conexión de protección según DIN 43 763
• racor de protección atornillado con cabeza de conexión
• disponible con varios cabezales de conexión DIN
• elementos de medición intercambiables con casquillo cerámico
  o transductor de medición
• especiales a petición

Especificaciones técnicas

• racor de protección de V4A 1.4571
• diámetro de la pieza de protección 9 x 1 mm, otros diámetros bajo pedido
• longitud del tubo de cuello 120 mm, otras longitudes bajo pedido
• rosca de conexión al proceso G 1/2 "A
• temperatura estándar del proceso: -50 °C a +400 °C
  (otros rangos de temperatura bajo pedido)

Campos de aplicación

• medición de temperatura en tuberías
• medición de temperatura en cajas
• medición de temperatura a temperaturas medias elevadas
• medición de temperatura en instalaciones de medición federales aisladas
• medición de temperatura con cargas mecánicas elevadas

Características

• termómetro de resistencia sin tubo de cuello
• racor de protección según DIN 43 763
• racor de protección atornillado con cabezal de conexión
• disponible con varios cabezales de conexión DIN
• elementos de medición intercambiables con casquillo cerámico o transductor de medición programable
• especiales a petición

Especificaciones técnicas

• racor de protección de V4A 1.4571
• diámetro del tubo del cuello 9 x 1 mm, otros diámetros a petición
• rosca de conexión al proceso G ½"A
• temperatura estándar del proceso -50 °C a +400 °C
  (rangos ampliados bajo pedido)

Campos de aplicación

• medición de temperatura en tuberías
• medición de temperatura en cajas
• medición de temperatura a temperaturas medias elevadas
• medición de la temperatura con cargas mecánicas elevadas

Características

• termómetro de resistencia estándar sin tubo de cuello
• racor de protección plano sin rosca de conexión a proceso
• racor de protección con diferentes atornilladuras de apriete adaptables
• racor de protección con diferentes atornilladuras soldables adaptable
• racor de protección atornillado con cabeza de conexión
• disponible con diferentes cabezas de conexión DIN
• elemento de medición intercambiable con casquillo cerámico
  o transductor de medición programable
• especiales a petición

Especificaciones técnicas

• racor de protección de V4A 1.4571
• diámetro 6 x 1 mm, otros diámetros a petición
• posibilidad de puntos de medición asépticos con atornillado soldado
• rango de temperatura: -50 °C a +400 °C
  (rangos ampliados bajo pedido)

Campos de aplicación

• medición de temperatura en tuberías
• medición de temperatura en cajas
• elemento de medición cambiable (sin abrir el proceso)
• profundidad variable de inmersión del sensor

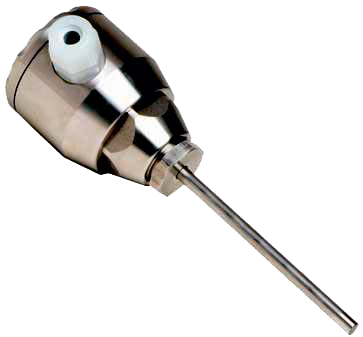

Características

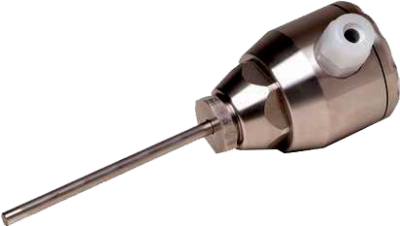

• termómetro de resistencia para la industria alimentaria
• cabezal de conexión de V4A
• cerrado al proceso
• con diferentes adaptadores de conexión adaptables al cabezal de conexión
• elemento de medición intercambiable con casquillo cerámico
  o transductor de medición programable

Especificaciones técnicas

• racor de protección de V4A 1.4571
• diámetro 6 x1 mm, otros diámetros a petición
• diámetro del manguito nodular soldado 25 mm
• puntos de medida asépticos
• rango de temperatura: -50 °C a +400 °C
  (rangos ampliados bajo pedido)

Campos de aplicación

• medición de temperatura en tuberías
• medición de temperatura en cajas
• medición de temperatura a temperatura media superior
• medición de temperatura en puntos de medición aislados
• medición de la temperatura con cargas mecánicas elevadas
• aplicación tangente de alimentos
• calibración sin problemas durante el proceso en curso

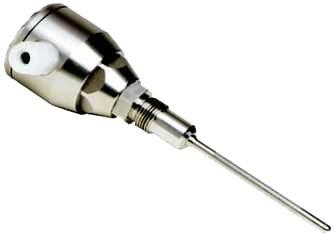

Características

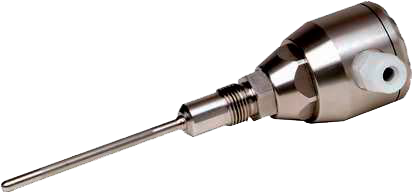

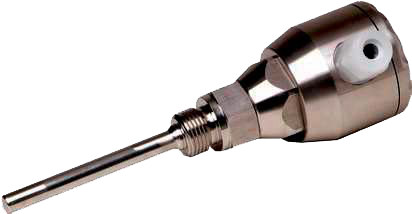

• termómetro de resistencia modular para la industria alimentaria
• adaptable con casquillo de enchufe y rosca de conexión a proceso
  (ver accesorios)
• con diferentes cabezas de conexión en DIN disponibles
• elemento de medición intercambiable con casquillo cerámico
  o transductor de medición programable
• especiales a petición

Especificaciones técnicas

• racor de protección de V4A 1.4571
• diámetro 6 mm
• rosca de conexión para casquillos de manguito y roscas de conexión a proceso G ½"
• rangos de temperatura: -50 °C a +400 °C
  (rangos ampliados bajo pedido)

Campos de aplicación

• medición de temperatura en tuberías
• medición de temperatura en cajas
• aplicación tangente en alimentos
• alta flexibilidad con sistema modular continuo
• calibración sin problemas durante el proceso en curso

Características

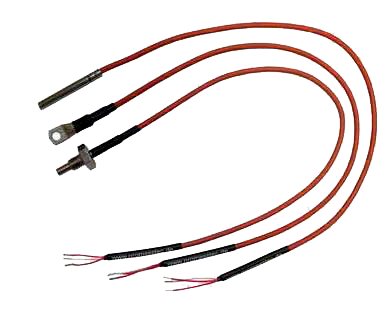

• termómetro de resistencia como sensor de cable
• diámetro del sensor, longitud del sensor y longitud del cable seleccionables
• tubo protector liso sin conexión de porceso
  (adaptable p.ej. con racor de abrazadera)
• rosca interior con muchas posibilidades
• especiales a petición del cliente

Especificaciones técnicas

• racor de protección de acero inoxidable 1.4404/316L (V4A)
• cable de conexión de PVC, PUR, silicona, teflón o GGVA
• rango de temperatura: -50 °C hasta +400 °C
  (dependiendo del material del cable, ver código de tipo)
  (rangos ampliados bajo pedido)

Campos de aplicación

• todas las aplicaciones sencillas de la industria
• punto de medición de bajo coste

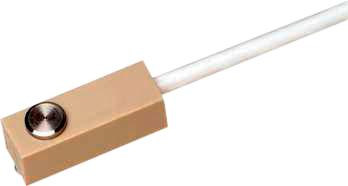

Características

• termoemisor de resistencia como sensor montado en tubería
• el sensor se puede montar con cualquier abrazadera
• accesorio para montaje en abrazadera disponible
• materiales aptos para alimentos
• abrazadera de tubo disponible a petición del cliente

Especificaciones técnicas

• carcasa de PEEK
• superficie de contacto de acero inoxidable
• conexión de teflón
• medidas 30 x 10 x 10 mm (L x A x A)
• longitud de conexión estándar: 3 m
• rango de temperatura: de -50 °C a +110 °C
• diseño para altas temperaturas: -50 °C a +250 °C
  rangos ampliados bajo pedido

Campos de aplicación

• medición de temperatura en tuberías
• medición de temperatura en cajas
• medición de temperatura en superficies
• sin contacto con el proceso
• montaje del sensor posible en cualquier momento y en cualquier lugar

Características

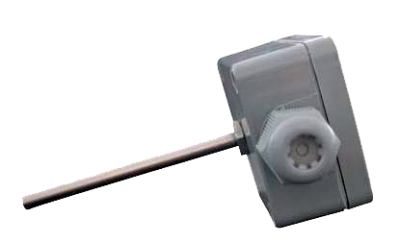

• termómetro de resistencia estándar sin tubo de cuello
• cabezal de conexión de poliamida plástica
• racor de protección plano sin rosca de conexión a proceso
• racor de protección adaptable con diferentes atornilladuras de apriete
• racor de protección adaptable con diferentes atornilladuras para soldar
• disponible con punta de medición cónica
• racor de protección atornillado con cabeza de conexión
• resistencia de temperatura PT100 integrada directamente en el racor de protección
• conexión eléctrica en el tablero (abrazaderas)
  o transductor de medición programable
• especiales a petición

Especificaciones técnicas

• racor protector de acero inoxidable 1.4571 (V4A)
• longitud del sensor seleccionable
• caja de conexión de poliamida PA6
• tamaño de la caja 58 x 64 x 35 mm
• tipo de protección IP 65
• temperatura estándar: de -50 °C a +130 °C
  con transductor de medición: de -40 °C a +85 °C

Campos de aplicación

• medición de temperatura en tuberías
• medición de temperatura en cajas
• medición de temperatura a demanda de procesos rápidos
• fácil sustitución del sensor de temperatura completo
• profundidad variable de inmersión del sensor

Características

• termómetros de resistencia como sensor de entrada para'
  industria de productos cárnicos y de pescado
• longitud del cable, longitud del sensor y construcción del cable seleccionables
• construcción robusta
• conexión de protección plana sin conexión a proceso con punto de entrada

Datos técnicos

• conexión de protección de V4A 1.4571
• clase de protección IP69K
• diámetro del sensor seleccionable
• rango de temperatura -50 °C a +200 °C
  (rangos ampliados bajo pedido)

Campos de aplicación

• medición de la temperatura central en la recepción de mercancías (alimentos)
• medición de la temperatura central durante el proceso de enfriamiento
• Medición de la temperatura central durante el proceso de descongelación
• Medición de la temperatura central durante el proceso de cocción
• medición de la temperatura central durante la cocción y la maduración
• medición en uso móvil

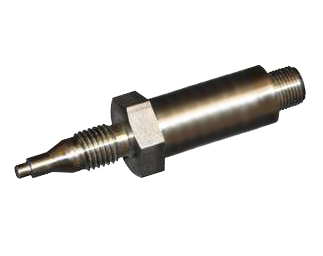

Características

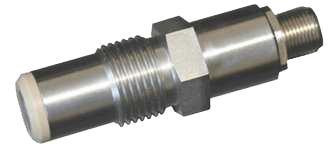

• termómetro de resistencia para medición de temperatura en versión empotrada
• adaptable con manguito hembra y rosca de conexión a proceso (ver accesorios)
• cabezal de conexión de V4A
• accesorio de protección fijado con el cabezal de conexión
• resistencia de temperatura PT100 construida directamente en el accesorio protector
• conexión eléctrica a bordo (abrazaderas)
  o transductor de medición programable
• especiales a petición

Especificaciones técnicas

• racor de protección de acero inoxidable 1.4404 respectivamente PEEK
• rosca de conexión a proceso G ½"A
• rangos de temperatura: -50 °c a +200 °C
  (rangos ampliados bajo pedido)
• corto tiempo de reacción
• apriete con máx. 10-15 Nm

Campos de aplicación

• medición de temperatura en tuberías en el medio
• medición de temperatura en tuberías (superficie)
• medición de temperatura en cajas
• medición de temperatura en superficies

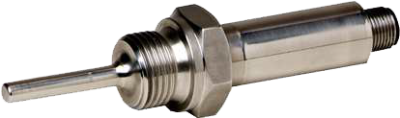

Características

• termómetro de resistencia para medición de temperatura en tuberías y cajas
• punto de medición desacoplado de la temperatura/conector de protección
• adaptable con manguito y conexión a proceso (ver accesorios)
• Cabezal de conexión de V4A
• racor de protección fijado con cabezal de conexión
• resistencia de temperatura PT100 construida directamente en el accesorio de protección
• conexión eléctrica a bordo (abrazaderas)
  o transductor de medición programable
• especiales a petición

Especificaciones técnicas

• Conexión de protección de acero inoxidable 1.4401 o PEEK
• conexión de proceso rosca G ½"A
• rangos de temperatura: -50 °C a +200 °C
  (rangos ampliados bajo pedido)
• corto tiempo de reacción
• menor influencia de la temperatura ambiente
• apriete con máx. 10-15 Nm

Campos de aplicación

• medición de temperatura en tuberías en el medio
• medición de temperatura en cajas

Características

• termómetro de resistencia estándar con tubo de cuello
• cabezal de conexión de acero inoxidable
• racor de protección según DIN 43 763
• disponible con punta de medición cónica
• accesorio de protección cerrado a presión al cabezal de conexión
• resistencia de temperatura PT100 construida directamente en el accesorio protector
• conexión eléctrica a bordo (abrazaderas)
  o transductor de medición programable
• especiales a petición

Datos técnicos

• racor protector de acero inoxidable 1.4571
• diámetro 6 x 1 mm, otros diámetros a petición
• conexión de proceso rosca G ½"A
• rangos de temperatura: -50 °C a +400 °C
  (rangos ampliados bajo pedido)
• corto tiempo de reacción

Campos de aplicación

• medición de temperatura en tuberías
• medición de temperatura en cajas
• Medición de temperatura en entornos difíciles
• Medición de la temperatura en procesos rápidos
• Medición de la temperatura con cargas mecánicas elevadas

Características

• termómetro de resistencia estándar sin tubo de nack
• cabezal de conexión de acero inoxidable
• conexión de protección según DIN 43 763
• disponible con punta de medición cónica
• accesorio de protección cerrado a presión al cabezal de conexión
• resistencia de temperatura PT100 construida directamente en el accesorio protector
• conexión eléctrica a bordo (abrazaderas)
  o transductor de medición programable
• especiales a petición

Datos técnicos

• racor protector de acero inoxidable V4A 1.4571
• diámetro 6 x 1 mm, otros diámetros a petición
• conexión de proceso rosca G ½"A
• rangos de temperatura: -50 °C a +200 °C
  (rangos ampliados bajo pedido)
• corto tiempo de reacción

Campos de aplicación

• medición de temperatura en tuberías
• medición de temperatura en cajas
• medición de temperatura en entornos difíciles
• Medición de temperatura en procesos de alta exigencia
• Medición de temperatura con cargas mecánicas elevadas

Características

• termómetro de resistencia estándar sin tubo de cuello
• cabezal de conexión de acero inoxidable
• racor de protección plano sin rosca de conexión a proceso
• racor de protección adaptable con diferentes atornilladuras de apriete
• accesorio de protección adaptable con diferentes atornillados de soldadura
• disponible con punta de medición cónica
• racor de protección cerrado a presión en el cabezal de conexión
• resistencia térmica PT100 integrada directamente en el racor de protección
• conexión eléctrica a bordo (abrazaderas)
  o transductor de medición programable
• especiales a petición

Especificaciones técnicas

• racor de protección de acero inoxidable V4A 1.4571
• diámetro 6 x 1 mm, otros diámetros a petición
• posibilidad de puntos de medición asépticos con atornillado por soldadura
• rangos de temperatura: -50 °C a +200 °C
  (rangos ampliados a petición)
• corto tiempo de reacción

Campos de aplicación

• medición de temperatura en tuberías
• medición de temperatura en cajas
• medición de temperatura en procesos rápidos
• elemento de medición intercambiable
• profundidad variable de inmersión del sensor

Características

• termómetro de resistencia modular para la industria alimentaria
• adaptable con manguito y rosca de conexión a proceso (véanse accesorios)
• cabezal de conexión de acero inoxidable
• disponible con punta de medición cónica
• accesorio de protección cerrado a presión al cabezal de conexión
• resistencia térmica PT100 integrada directamente en la conexión de protección
• conexión eléctrica a bordo (abrazaderas)
  o transductor de medición programable
• especiales a petición

Especificaciones técnicas

• racor de protección de acero inoxidable V4A 1.4571
• diámetro 6 mm
• rosca de conexión para manguito y rosca de conexión a proceso G ½"
• rangos de temperatura: -50 °C a +200 °C
  (rangos ampliados a petición del cliente)

Campos de aplicación

• medición de temperatura en tuberías
• medición de temperatura en cajas
• todas las aplicaciones tangentes a alimentos
• medición de temperatura en procesos rápidos

Características

• termómetro de resistencia modular para la industria alimentaria
• adaptable con manguitos de soldadura M12 (ver accesorios)
• cabezal de conexión de acero inoxidable
• disponible con punta de medición cónica
• accesorio de protección cerrado a presión al cabezal de conexión
• resistencia de temperatura PT100 construida directamente en el accesorio protector
• conexión eléctrica a bordo (abrazaderas)
  o transductor de medición programable
• especiales a petición

Especificaciones técnicas

• racor de protección de acero inoxidable V4A 1.4571
• diámetro 6 mm
• rosca de conexión para manguito y rosca de conexión a proceso M12
• rangos de temperatura: -50 °C a +200 °C
  (rangos ampliados a petición del cliente)

Campos de aplicación

• medición de temperatura en tuberías pequeñas
• todas las aplicaciones tangentes a alimentos
• medición de temperatura en procesos rápidos

Características

• termómetro de resistencia modular para la industria alimentaria
• tangente media, versión de medición rasante
• adaptable con manguito y conexiones a proceso (ver accesorios)
• rosca de conexión a proceso G ½
• tiempo de reacción corto sin reducción del punto de medición
• resistencia térmica PT100 construida directamente en la conexión de protección
• conexión eléctrica con conector M12 (conexiones ver accesorios)
• opcional con transductor de medición programable
  (mismo kit de programación que en KMU100), salida 4-20 mA 2 hilos
• especiales a petición
• TOP: el transductor de medición opcional puede ser parametrizado y ajustado por el cliente

Especificaciones técnicas

• racor de protección de acero inoxidable V4A 1.4404 (316L) resp. V4A 1.4571
• rango de temperatura: -50 °C a +150 °C
  (rangos ampliados bajo pedido)
• alimentación en opción transductor de medición 10...35VDC
• apriete con máx. 10-15 Nm

Campos de aplicación

• medición de temperatura en tuberías
• medición de temperatura en cajas
• medición de temperatura en entornos difíciles
• medición de temperatura en procesos rápidos
• todas las aplicaciones tangentes a alimentos
• construcción compacta, para espacios reducidos
• exigencias, donde se requiere un cambio rápido sin instalación
• punto de medición de bajo coste

Características

• termómetro de resistencia modular para la industria alimentaria
• adaptable con manguito y conexiones a proceso (ver accesorios)
• rosca de conexión a proceso G ½
• tiempo de reacción corto sin reducción del punto de medición
• resistencia térmica PT100 integrada directamente en la conexión de protección
• conexión eléctrica con conector M12 (conexiones ver accesorios)
• opcional con transductor de medición programable
  (mismo kit de programación que en KMU100), salida 4-20 mA 2 hilos
• especiales a petición

Datos técnicos

• racor protector de acero inoxidable V4A 1.4404 (316L) resp. V4A 1.4571
• rango de temperatura: -50 °C a +150 °C
  (rangos ampliados bajo pedido)
• alimentación en opción transductor de medición 10...35VDC
• apriete con máx. 10-15 Nm

Campos de aplicación

• medición de temperatura en tuberías
• medición de temperatura en cajas
• medición de temperatura en entornos difíciles
• medición de temperatura en procesos rápidos
• todas las aplicaciones tangentes a alimentos
• construcción compacta, para espacios reducidos
• exigencias, donde se requiere un cambio rápido sin instalación
• punto de medición de bajo coste

Características

• termómetro de resistencia sin tubo de cuello
• tiempo de reacción corto sin reducción del punto de medición
• resistencia térmica PT100 integrada directamente en el accesorio de protección
• conexión eléctrica con conector M12 (conexión ver accesorios)
• opcional con transductor de medición programable
  (mismo kit de programación que en KMU100), salida 4-20 mA 2 hilos
• especiales a petición

Datos técnicos

• racor de protección de acero inoxidable V4A 1.4404 (316L) resp. V4A 1.4571
• diámetro 6 x 1 mm, otros diámetros bajo pedido
• conexión de proceso rosca G ½"A
• rangos de temperatura: -50 °C a +150 °C
  (rangos ampliados bajo pedido)
• alimentación en opción transductor de medición 10...35VDC

Campos de aplicación

• medición de temperatura en tuberías
• medición de temperatura en cajas
• Medición de temperatura en entornos difíciles
• medición de temperatura en procesos rápidos
• construcción compacta, para espacios reducidos
• exigencias, donde se requiere un cambio rápido sin instalación
• punto de medición de bajo coste

Características

• termómetro de resistencia estándar sin tubo de cuello
• racor de protección plano sin rosca de conexión a proceso
• racor de protección adaptable con diferentes atornillados de abrazadera
• accesorio de protección adaptable con diferentes atornillados de soldadura
• Corto tiempo de reacción sin reducción del punto de medición
• resistencia térmica PT100 directamente integrada en el racor de protección
• conexión eléctrica con conector M12 (conexiones ver accesorios)
• opcional con transductor de medición programable
  (mismo kit de programación que en KMU100), salida 4-20 mA 2 hilos
• especiales bajo pedido

Datos técnicos

• racor protector de acero inoxidable V4A 1.4404 (316L) resp. V4A 1.4571
• diámetro 6 x 1 mm, otros diámetros bajo pedido
• rango de temperatura: -50 °C a +150 °C
  (rangos ampliados bajo pedido)
• alimentación en opción transductor de medición 10...35VDC

Campos de aplicación

• medición de temperatura en tuberías
• medición de temperatura en cajas
• Medición de temperatura en entornos difíciles
• medición de temperatura en procesos rápidos
• construcción compacta, para espacios reducidos
• exigencias, donde se requiere un cambio rápido sin instalación
• punto de medición de bajo coste

Características

• termómetro de resistencia modular para la industria alimentaria
• adaptable con manguito y rosca de conexión a proceso (ver accesorios)
• rosca de conexión a proceso G ½
• corto tiempo de reacción sin reducción del punto de medición
• resistencia térmica PT100 integrada directamente en la conexión de protección
• conexión eléctrica con conector M12 (conexiones ver accesorios)
• opcional con transductor de medición programable
  (mismo kit de programación que en KMU100), salida 4-20 mA 2 hilos
• especiales a petición

Datos técnicos

• racor protector de acero inoxidable V4A 1.4404 (316L) resp. V4A 1.4571
• diámetro 6 x 1 mm, otros diámetros bajo pedido
• rango de temperatura: -50 °C a +150 °C
  (rangos ampliados bajo pedido)
• alimentación en opción transductor de medición 10...35VDC

Campos de aplicación

• medición de temperatura en tuberías
• medición de temperatura en cajas
• Medición de temperatura en entornos difíciles
• medición de temperatura en procesos rápidos
• aplicación tangente a alimentos
• construcción compacta, para espacios reducidos
• exigencias, donde se requiere un cambio rápido sin instalación
• punto de medición de bajo coste

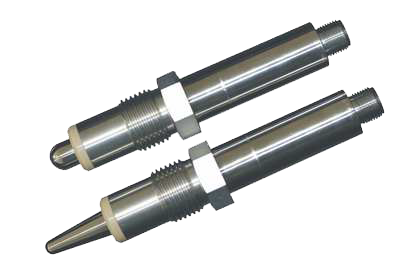

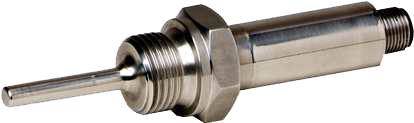

Características

• termómetro de resistencia modular para la industria alimentaria
• adaptable con manguitos de soldadura M12 (ver accesorios)
• rosca de conexión a proceso M12
• corto tiempo de reacción sin reducción del punto de medición
• resistencia térmica PT100 integrada directamente en el accesorio de protección
• conexión eléctrica con enchufe M12 (conexiones ver accesorios)
• opcional con transductor de medición programable
  (mismo kit de programación que en KMU100), salida 4-20 mA 2 hilos
• especiales a petición

Datos técnicos

• racor protector de acero inoxidable V4A 1.4404 (316L) resp. V4A 1.4571
• diámetro 6 x 1 mm, otros diámetros bajo pedido
• rango de temperatura: -50 °C a +150 °C
  (rangos ampliados bajo pedido)
• alimentación en opción transductor de medición 10...35VDC

Campos de aplicación

• medición de temperatura en tuberías pequeñas
• medición de temperatura en entornos difíciles
• medición de temperatura en procesos rápidos
• aplicación tangente a alimentos
• construcción compacta, para ranuras estrechas
• exigencias, donde se requiere un cambio rápido sin instalación
• punto de medición de bajo coste

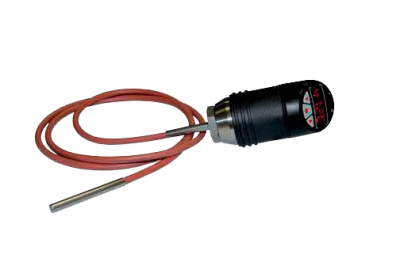

Características

sensor de temperatura:

• termómetro de resistencia como sensor de cable
• diámetro del sensor, longitud del sensor y longitud del cable seleccionables
• vaina recta sin conexión a proceso
• adaptable con racores de compresión y termopozos

transmisor y cabezal de visualización

• carcasa de plástico con pantalla libre programable en cabezal giratorio
• entrada PT100 y termopar
• salida 4 ... 20 mA y 2 salidas de conmutación PNP
• display espejable
• ajuste completo
• ya preajustado a petición

Especificaciones técnicas sensor de temperatura

• racor protector de acero inoxidable 1.4571 (V4A)
• cable de conexión de PVC, PUR, silicona, teflón o GGVA
• rango de temperatura: el medio -50 ° C a +400 ° C
  (dependiendo del material del cable, rangos extendidos bajo petición)
• PT100 clase A

Campos de aplicación

• medición de temperatura en la construcción de máquinas e instalaciones
• medición de temperatura, control en circuitos de calefacción
• medición y control de la temperatura en circuitos de refrigeración
• medición de temperatura en sistemas de calefacción, aire acondicionado y ventilación
• control sencillo de 2 puntos sobre el terreno

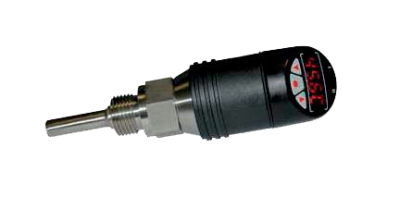

Características

sensor de temperatura:

• termómetro de resistencia estándar sin tubo de cuello
• resistencia de temperatura PT100 construida directamente en racor de protección
• varias conexiones a proceso y diámetros disponibles

transmisor y cabezal de visualización

• carcasa de plástico con pantalla libremente programable en cabezal giratorio
• entrada PT100 y termopar
• salida 4 ... 20 mA y 2 salidas de conmutación PNP
• pantalla espejada
• ajuste completo
• ya preajustado a petición

Especificaciones técnicas sensor de temperatura

• racor protector de acero inoxidable 1.4571
• diámetro 6x1mm o 9x1mm, otros diámetros bajo pedido
• conexión de proceso G1 / 4 ", G1 / 2" A, otros bajo petición
• rango de temperatura: el medio -50 ° C a +200 ° C
• PT100 clase A
• corto tiempo de respuesta

Áreas de aplicación

• medición de la temperatura en la construcción de máquinas e instalaciones
• Medición y control de la temperatura en circuitos de calefacción
• Medición y control de la temperatura en circuitos de refrigeración
• medición de temperatura en sistemas de calefacción, aire acondicionado y ventilación
• control sencillo de 2 puntos sobre el terreno

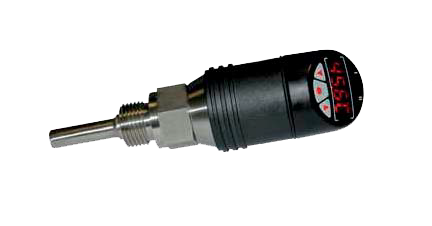

Características

sensor de temperatura:

• termómetro de resistencia estándar sin tubo de cuello
• resistencia de temperatura PT100 construida directamente en la conexión de protección
• sin conexión a proceso
• adaptable con racores de compresión y termopozos

transmisor y cabezal de visualización

• carcasa de plástico con display libre programable en cabezal giratorio
• entrada PT100 y termopar
• salida 4 ... 20 mA y 2 salidas de conmutación PNP
• display espejable
• ajuste completo
• ya preajustado a petición

Especificaciones técnicas sensor de temperatura

• racor protector de acero inoxidable 1.4571
• diámetro 6x1mm, otros diámetros a petición
• rango de temperatura: el medio -50 ° C a +200 ° C
• PT100 clase A
• corto tiempo de respuesta

Áreas de aplicación

• medición de la temperatura en la construcción de máquinas e instalaciones
• Medición y control de la temperatura en circuitos de calefacción
• Medición y control de la temperatura en circuitos de refrigeración
• medición de temperatura en sistemas de calefacción, aire acondicionado y ventilación
• control sencillo de 2 puntos sobre el terreno

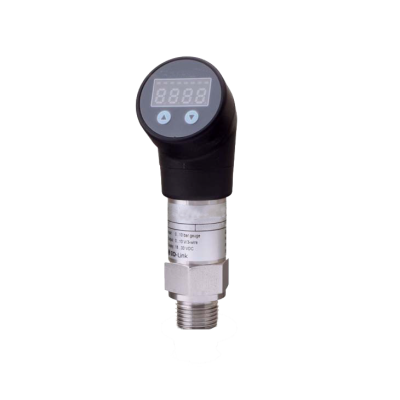

• con interfaz IO-Link
• Sensor de acero inoxidable
• Precisión según IEC 60770: 0,35 % FSO

El presostato electrónico FU 522 está equipado de serie con una interfaz IO-Link para intercambiar datos de proceso, informes de diagnóstico y mensajes de estado con un nivel de control superior.

Los parámetros se ajustan también a través del nivel de control o a través del sistema de menús conforme a VDMA, que puede realizarse a nivel local mediante dos teclas.

La FU 522 está concebida para los sectores de la construcción de máquinas e instalaciones. Los usuarios tienen a su disposición un gran número de roscas en pulgadas, métricas o NPT para garantizar una integración óptima en la aplicación. Además, las posiciones inusuales de la pantalla se pueden compensar con la capacidad de giro múltiple de la pantalla para que el usuario pueda leer la información vital sin problemas.

Aplicación

El presostato 6KC3... para presiones de conmutación de hasta 180 bar1 (presión positiva) es adecuado para controlar circuitos auxiliares de hasta 230 V CA y 60 V CC. El presostato puede utilizarse con temperaturas del medio de servicio de hasta 100 °C. El presostato 6KC31... en diseño estándar puede utilizarse en conexión con aire y aceite. Si el medio de funcionamiento es el agua, está disponible el presostato 6KC310 en diseño especial. Los presostatos están protegidos contra las inclemencias meteorológicas.

Estructura y funcionamiento

Los presostatos 6KC310 y 6KC311 constan de un medidor de presión y un mecanismo de control dispuesto junto a él. Están provistos de una tapa aislante. La cámara de presión del presostato 6KC310 está equipada con un tubo de bronce corrugado admitido externamente, los presostatos 6KC311 están equipados con un pistón de presión de acero de alta calidad. El pistón de presión tiene una compresión especial que mantiene las posibles pérdidas por fuga a un nivel tan bajo que no se requiere ninguna línea de fuga especial. El mecanismo de conmutación está provisto de un contacto de cierre y un contacto de apertura accionados por resorte. La presión de conmutación inferior, así como la presión diferencial, deben ajustarse a los valores requeridos en el lugar de instalación, tal como se describe en el manual de instrucciones. La presión de conmutación superior resulta de la suma de la presión de conmutación inferior y la presión diferencial. La precisión de respuesta de las presiones de conmutación ajustadas es de +/- 2,5 % para el modelo 6KC310 y de +/- 5 % para el modelo 6KC311 (+/- 15 % en caso de funcionamiento poco frecuente).
