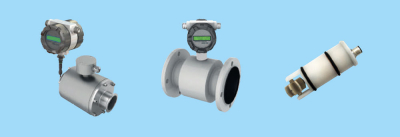

MEYLE Medición del caudal

Los sensores de caudal MEYLE pueden utilizarse en medios fluidos de los tipos más diversos. Las mediciones de caudal pueden realizarse en medios desde muy puros hasta muy contaminados, incluyendo medios agresivos o viscosos y aplicaciones en áreas higiénicas. El hecho de que los sensores individuales que funcionan sobre la base de diversos principios de medición puedan combinarse con diversos sistemas electrónicos de evaluación permite una solución a medida para casi cualquier aplicación de acuerdo con los requisitos.

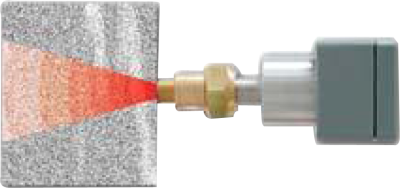

MY SFT11 – Transductor de caudal sólido

La medición sencilla y fiable del caudal de sólidos en sistemas de transporte neumático y gravimétrico - Medición del caudal de sólidos para:
Industria química - Producción de plásticos - Industria cementera - Industria farmacéutica - Industria alimentaria

El sistema de medición por microondas MY SFT11C consta de un cabezal sensor con tubo de acero inoxidable que actúa como guía de ondas y la unidad electrónica. Para montar el equipo, primero se taladra en el conducto un orificio para el tapón de montaje. El sensor se instala en línea con la pared y, por lo tanto, no sufre desgaste. Instalación sencilla en las medidas de tuberías existentes. A ras de la pared y sin mantenimiento por contacto, sólo detecta partículas "en movimiento". Alta seguridad de funcionamiento, adecuado incluso para caudales muy pequeños.

El sistema prácticamente no se ve afectado por la presión y la temperatura y proporciona una precisión típica de +/- 5 % en sistemas de transporte neumático (con desviación uniforme del producto). El sensor puede utilizarse para supervisar y controlar el flujo de sólidos en tuberías verticales y líneas de alimentación neumáticas. Para diámetros de tubería superiores a 250 mm puede ser necesario instalar 2 ó 3 sensores para una mejor cobertura del perfil de flujo de partículas. La cara del sensor transmite una frecuencia de 24 GHz al material en polvo o en grano. Los impulsos se reflejan en las partículas y se analizan mediante un algoritmo especial. El resultado es una salida de corriente proporcional al flujo que se amplifica y acondiciona. Un instrumento opcional puede mostrar directamente el valor del flujo en kg/h y en cantidad absoluta (kg) (t).

MY SFT11 Solid FlowTransducer catalog
MY SFT11 Solid Flow Transducer data sheet

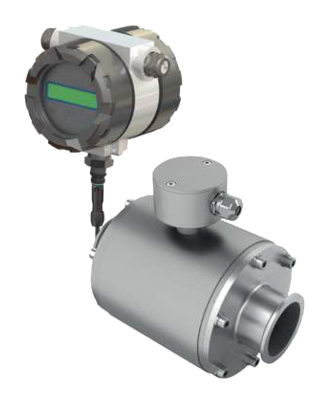

OFJ 722 – Caudalímetro

Descripción

  • caudalímetro inductivo industrial con unidad de visualización para la industria alimentaria
  • diseño innovador y compacto del cabezal de conexión
  • medición de diferentes líquidos en diversos sectores
  • diversas conexiones a proceso
  • alta precisión de medición y repetibilidad
  • manejo muy sencillo e intuitivo mediante teclas de control
  • posibilidad de función de control de caudal
  • pantalla orientable 350° para una lectura cómoda
  • amplia gama de salidas para diferentes sistemas de control

Campos de aplicación típicos

  • industria del agua y de las aguas residuales
  • agricultura, plantas de biogás
  • industria alimentaria, lecherías, cervecerías
  • industria farmacéutica
OFJ 722 - caudalímetro - Ficha técnica

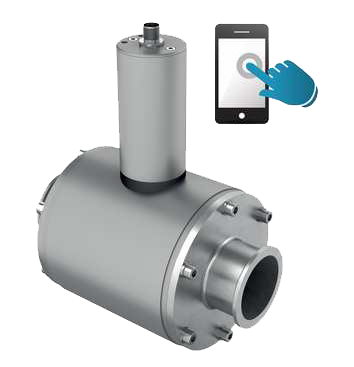

OFJ 822 – Caudalímetro

Descripción

  • caudalímetro inductivo industrial
  • innovador y robusto
  • medición de diferentes líquidos en diversos sectores
  • diversas conexiones a proceso
  • alta precisión de medición y repetibilidad
  • manejo intuitivo muy sencillo con aplicación Android en conexión Bluetooth
  • conector M12 para conexión eléctrica y LED de estado
  • una pluralidad de salidas para diferentes sistemas de control

Campos de aplicación típicos

  • industria del agua y de las aguas residuales
  • agricultura, plantas de biogás
  • industria alimentaria, lecherías, cervecerías
  • industria farmacéutica
OFJ 822 - caudalímetro - Ficha técnica

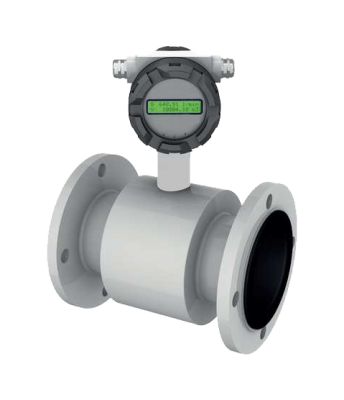

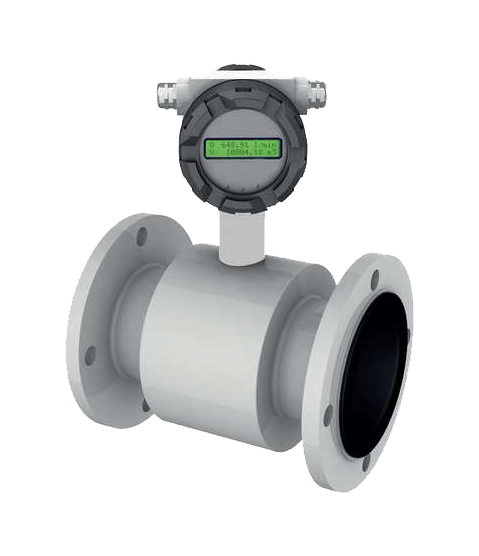

OFY 722 – Caudalímetro

Descripción

  • caudalímetro inductivo industrial con unidad de visualización
  • diseño innovador y compacto del cabezal de conexión
  • medición de diferentes líquidos en diversos sectores
  • diversas conexiones a proceso
  • alta precisión de medición y repetibilidad
  • manejo muy sencillo e intuitivo mediante teclas de control
  • posibilidad de función de control de caudal (interruptor de caudal)
  • pantalla orientable 350° para una lectura cómoda
  • amplia gama de salidas para diferentes sistemas de control

Campos de aplicación típicos

  • industria del agua y de las aguas residuales
  • agricultura, plantas de biogás
  • industria alimentaria, lecherías, cervecerías
  • industria farmacéutica
  • aplicaciones industriales como circuitos de calefacción
  • tecnología de centrales eléctricas
OFY 722 - caudalímetro - Ficha técnica

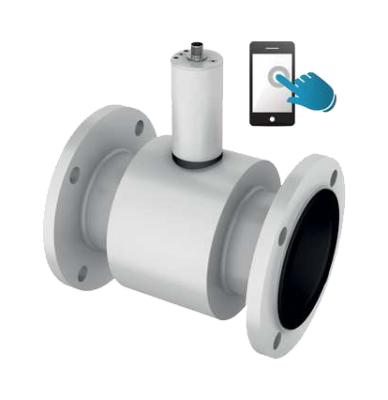

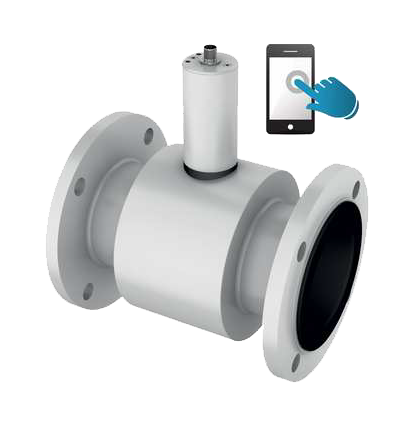

OFY 822 – Caudalímetro

Descripción

  • caudalímetro inductivo industrial
  • innovador y robusto
  • medición de diferentes líquidos en diversos sectores
  • diversas conexiones a proceso
  • alta precisión de medición y repetibilidad
  • manejo intuitivo muy sencillo con aplicación Android en conexión Bluetooth
  • conector M12 para conexión eléctrica y LED de estado
  • una pluralidad de salidas para diferentes sistemas de control

Campos de aplicación típicos

  • industria del agua y de las aguas residuales
  • agricultura, plantas de biogás
  • industria alimentaria, lecherías, cervecerías
  • industria farmacéutica
  • aplicaciones industriales como circuitos de calefacción
  • tecnología de centrales eléctricas
OFY 822 - caudalímetro - Ficha técnica

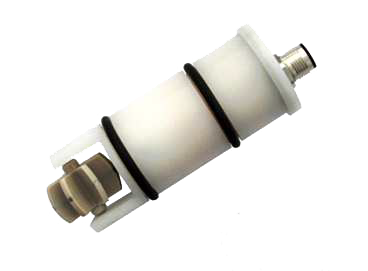

RHR -05... -10... -20 – Rueda de paletas

Características

  • transmisor de caudal para entornos industriales difíciles
  • innovador, robusto y fácil de usar
  • medición de diferentes líquidos acuosos para un gran número de industrias, independientemente de la conductividad
  • diferentes conexiones a proceso y adaptadores de soldadura
  • manejo claro mediante llave interna
  • conector M12 para aplicación eléctrica y LED de estado
  • multitud de salidas para diferentes sistemas de control

Campos de aplicación

  • industria del agua y de las aguas residuales
  • agricultura, sistemas de gas digestor
  • industria alimentaria, instalación frigorífica
  • refrigeración de aperos, etc.
  • Aplicaciones VE-agua

Código de pedido RHR

-05: salida de impulsos fija, conexión de cable fija salida TTL

-10: salida de impulsos fija PNP, 3 impulsos constantes depositados, conector M12

-20: salida de impulsos fija PNP y salida 4...20mA, conector M12

RHR-05-10-20 - rueda de paletas - Ficha técnica
