MEYLE Medición del nivel

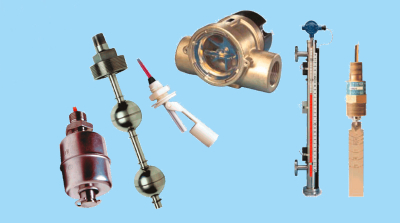

Sensores MEYLE de presión, nivel y caudal

Presostatos para uso industrial y transductores de presión con tecnología de película fina para mediciones ambiciosas y de larga duración. Interruptores de flotador con uno o varios puntos de conmutación de hasta 3 m de longitud. Indicadores magnéticos de nivel para montaje superior o lateral en depósitos.

• Interruptores de nivel de flotador, interruptores de nivel electroópticos.
• Interruptores de nivel multipunto
• Puntos de conmutación de interruptores e indicadores de caudal a partir de 0,2 l/min.
• Presostatos de 0,5 a 400 bar y versiones para zonas peligrosas
• Aplicaciones hidráulicas y de alta presión de 40 a 700 bar

All types at one glance

SC-SCD, SE-A, SM-85, CL1001-CL1002;
LS-3, LS-3 Specials, LS-77700, LS-1900T, LS-1950E, LS-74780, LS-159000, LS-800-5, LS-7, type 3, 5, 7, 10, LS-7 , Type 6, 8, 9, LS-1050 E, LS-2020, LS-52100 E + belows, LS-270, LS-240, LS-750

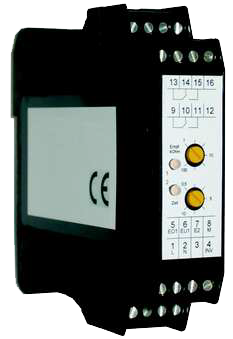

ELS-100, ELS-300
LS-300 (1 to 5 switch points), LS-400 (1 to 4 switch points), LS-800 (1 to 7 switch points), LS-800 PVC



Principio de funcionamiento

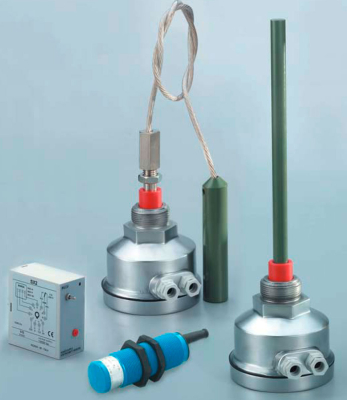

El principio se basa en el comportamiento de un condensador cuya capacidad depende de la superficie de las armaduras próximas, de las distancias entre ellas y de la constante dieléctrica del material. En el caso de un control de nivel capacitivo, las armaduras del condensador están representadas por las paredes del depósito, por un lado, y por el electrodo de una sonda, aislado de las paredes, por el otro. Como las superficies del electrodo y las paredes del depósito permanecen constantes, la única variable es el material que actúa como dieléctrico. La constante dieléctrica relativa al aire o al vacío es 1, mientras que, por definición, la de cualquier otro material es mayor que 1. Por lo tanto, al variar la cantidad de material en el depósito, varía la capacidad del condensador, que se mide aplicando a los electrodos una tensión alterna de alta frecuencia y, a medida que aumenta la capacidad como resultado del aumento del nivel en el depósito, también aumenta la corriente que fluye en el condensador. Este valor de corriente de frecuencia es transformado por el circuito de control en una corriente que se utiliza para indicar el nivel.

Aplicación

Los controles de nivel capacitivos se utilizan ampliamente cuando es necesario controlar con un buen margen de seguridad de intervención el nivel de sustancias tanto líquidas como sólidas que pueden no ser conductoras. Se utilizan especialmente en silos de cereales, productos alimenticios, semillas, fábricas de galletas y en la industria alimentaria en general. También se utilizan en el transporte, dosificación, almacenamiento y manipulación de materias plásticas, productos petroquímicos, en fundiciones y fábricas de cemento. El campo de aplicación es muy amplio y se encuentra prácticamente en cualquier lugar donde sea necesario controlar el nivel dentro de depósitos que contengan muchos tipos de materiales diferentes.

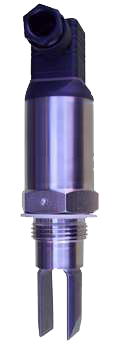

Características

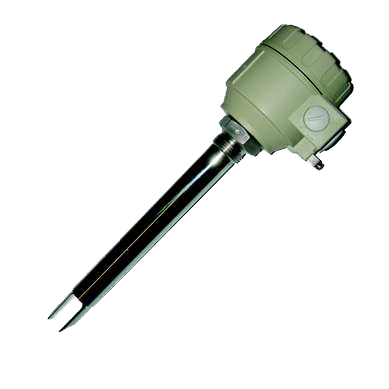

• interruptor de nivel para todo tipo de fluidos
• principio de medición horquilla oscilante
• diseño robusto en una carcasa de acero inoxidable
• posición definida de las horquillas mediante indicación en el exterior
• diseño compacto

Especificaciones técnicas

• carcasa de acero inoxidable 1.4305
• componentes de tangencia media (horquillas) de acero inoxidable 1.4571
• conexión de proceso rosca G1
• conexión eléctrica con enchufe ISO4400 o conexión de cable fijo opcional
• clase de protección IP65K(con enchufe), IP68 con conexión de cable
• alimentación auxiliar 12...55 VDC, corriente máx. 350 mA a 55 VDC
• alimentación auxiliar 20-255 VCA 50/60 Hz, corriente máx. 350 mA,
  corriente mín. 10 mA a 255 VCA, corriente mín. 25 mA a 24 VCA
• función de conmutación lleno/vacío por polaridad de la alimentación auxiliar
• rango de temperatura -40...+130 °C
• presión máx. de servicio 6 bar, otros tipos a petición
• con LED de estado de conmutación, bicolor

Campos de aplicación

• detección del nivel de llenado en cajas y tuberías
• protección contra marcha en seco
• protección contra sobrellenado
• anuncio de vacío/lleno

Características

• interruptor de nivel para todo tipo de fluidos
• principio de medición horquilla oscilante
• diseño robusto con cabezal de conexión de acero inoxidable
• posición definida de las horquillas mediante indicación en el exterior

Especificaciones técnicas

• carcasa de acero inoxidable 1.4305
• componentes de tangencia media (horquillas) de acero inoxidable 1.4571
• conexión de proceso rosca G1
• conexión eléctrica con enchufe ISO4400 o conexión de cable fijo opcional o cabezal de conexión de acero inoxidable con hervor o enchufe M12
• clase de protección IP65(con enchufe), IP68 con conexión por cable, IP69K con cabezal E
• alimentación auxiliar 12...55 VDC, corriente máx. 350 mA a 55 VDC
• alimentación auxiliar 20-255 VCA 50/60 Hz, corriente máx. 350 mA,
  corriente mín. 10 mA a 255 VCA, corriente mín. 25 mA a 24 VCA
• función de conmutación lleno/vacío por polaridad de la alimentación auxiliar
• rango de temperatura -40...+130 °C
• presión máx. de servicio 6 bar, otros tipos a petición
• con LED de estado de conmutación, bicolor

Campos de aplicación

• detección del nivel de llenado en cajas y tuberías
• protección contra marcha en seco
• protección contra sobrellenado
• anuncio de vacío/lleno

Características

• interruptor de nivel para todo tipo de fluidos
• principio de medición horquilla oscilante
• diseño robusto con cabezal de conexión
• posición definida de las horquillas mediante indicación en el exterior
• diseño de tensión universal

Especificaciones técnicas

• componentes de tangencia media (horquillas) de acero inoxidable 1.4571 o con revestimiento de PFA
• diferentes conexiones a proceso
• conexión eléctrica con cabezal de conexión de aluminio o plástico
• atornillado 2 x M 20 x 1,5
• clase de protección IP67
• alimentación auxiliar 20...60 VDC o 20-255 VAC 50/60 Hz
• salida de relé 1 250VAC, 8A // salida de relé 2 250VAC 6A
• función de conmutación lleno/vacío por disyuntor
• rango de temperatura -40...+130 °C
• presión máx. de servicio 6 bar, otros tipos a petición
• con LED de estado de conmutación, bicolor

Campos de aplicación

• detección del nivel de llenado en cajas y tuberías
• protección contra marcha en seco
• protección contra sobrellenado
• anuncio de vacío/lleno

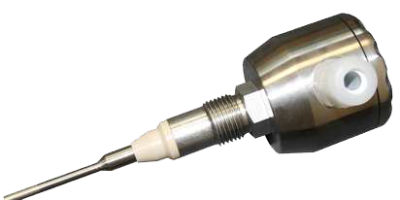

Características

• medición de nivel continua para fluidos en tanques y cajas
• posibilidad de rangos de medición elevados de 200...3000 mm
• rosca de conexión "G1" o conexión a proceso
• con sonda de referencia coaxial aplicable para depósitos de plástico
• aplicable para muchos medios
• pantalla desmontable
• con display 32 punto-lenearización posible

Especificaciones técnicas

• varilla del sensor de acero inoxidable 1.4301 con aislamiento PTFA
• conexión eléctrica con cabezal de conexión de aluminio o plástico
• atornillado 2 x M20 x 1,5
• tipo de protección del cabezal IP 67
• alimentación auxiliar 10,5...36 VDC
• salida analógica 4-20 mA 2 hilos
• precisión: 0,3% del rango de medición ajustado
• rango de temperatura cabezal de conexión plástico -25 °C...+70 °C,
  cabezal de conexión aluminio -30°C...+70°C, con display -25°C...+70°C
• rango de temperatura proceso diseño estándar: -30 °C...130 °C,
  diseño alta temperatura: -30 °C...200 °C
• medio conductor como el agua: coeficiente dieléctrico no crítico
• medio no conductor como el aceite: el coeficiente dieléctrico debe ser >1,5
• presión máx. de servicio 40bar, otros tipos a petición
• fácil parametrización mediante 4 teclas (modelo básico sin pantalla)
• con pantalla opcional otras características como linealización de 32 puntos, Bargraph a.s.o.

Campos de aplicación

• medición de nivel en cajas y depósitos
• medición de nivel en depósitos

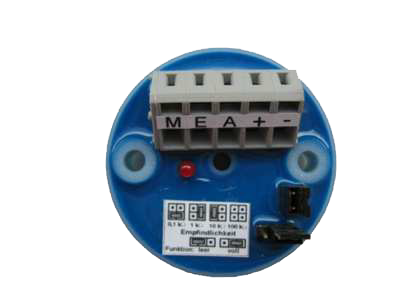

Características

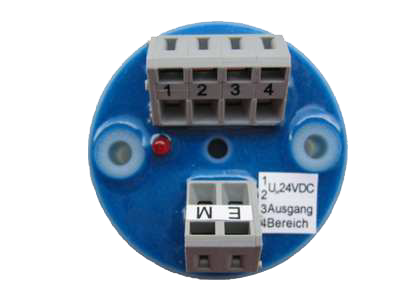

• módulo de evaluación de nivel para montaje en cabezales de conexión
• métodos de medición conductivos
• zonas de medición puente ajustable
• módulo completamente sellado
• conexión directa al PLC
• anuncio lleno/vacío modificable mediante Jumper

Especificaciones técnicas

• carcasa de PA6.6
• rango de temperatura -10...80 °C
• alimentación auxiliar 15...35 VDC, máx. 70 mA
• tensión del electrodo 2 VAC, 500 Hz
• rangos de medición 0,1 K, 1 K, 10 K, 100 K
• salida activa en función de la tensión auxiliar
• salida máx. 50 mA
• deceleración de conmutación aprox. 0,5 s
• dimensiones 44 mm(D) x 22 mm incl. abrazaderas

Consejos de instalación

ajuste de la sensibilidad

1. cubrir la sonda con el medio a medir
2. poner puente "sensibilidad" en posición 0,1k
3. si el LED "sonda" no se enciende, elija censores de 1k, 10k, 100k hasta que el LED "sonda" se encienda

ajuste del anuncio lleno/vacío

Atención!!! siempre hay que poner un puente para una función Función "lleno": electrodo está cubierto = salida activa

Función "vacío": electrodo libre = salida activa

Características

• módulo de evaluación de nivel para montaje en cabezales de conexión
• métodos de medición conductivos
• áreas de medición ajustables mediante entrada de control digital
• módulo completamente sellado
• conexión directa a PLC
• anuncio lleno/vacío modificable por cambio de polos

Especificaciones técnicas

• carcasa de PA6.6
• rango de temperatura -10...80 °C
• alimentación auxiliar 8...35 VDC, máx. 50 mA
• tensión del electrodo 2 VAC, 500 Hz
• áreas de medición 1 K, 5 K, 20 K
• salida activa en función de la alimentación auxiliar
• salida máx. 30 mA
• deceleración de conmutación aprox. 0,5 s
• dimensiones 44 mm (D)x 22 mm incl. abrazaderas

consejos de instalación

ajuste de la sensibilidad

1. cubrir la sonda con el medio a medir
2. poner la entrada de control "sensibilidad" en la posición 1 k schalten
3. si el LED "salida" no se enciende, elegir censoriamente 5k, 20k hasta que el LED "salida" se encienda

ajuste del anuncio lleno/vacío

la conmutación de la función de anuncio de lleno/vacío se realiza mediante el cambio de polo de la tensión de alimentación.

KL1+, KL2- función "lleno": electrodo cubierto = salida activa

KL1-, KL2+ función "vacío": electrodo libre = salida activa

Características

• interruptor de nivel para tipos de fluidos
• punto de medición aséptico mediante rosca de conexión a proceso M12 para manguito soldado modulare y sistema de conexión a proceso
• Conforme a EHEDG, material seguro para alimentos
• no es necesario iniciar un ajuste por PC
• posición definida de atornillado

Datos técnicos

• cabezal de conexión de acero inoxidable 1.4305
• sensor de tangencia de alimentos de PEEK
• conexión de proceso M12 sistema modulare
• conexión eléctrica con atornillado o conector M12 opcional
• clase de protección IP69K
• alimentación auxiliar 12...35 VDC
• señal de salida activa, máx. 50 mA, a prueba de cortocircuitos
• función de conmutación lleno/vacío por polaridad de la alimentación auxiliar
• rango de temperatura 0...14 0°C temperatura de proceso para 30min
• diseño de alta temperatura con tubo de cuello opcional
• rango de temperatura cabezal de conexión -20 °C a +80 °C
• presión máx. de servicio 10 bar
• opcional con LED de estado de conmutación

Campos de aplicación

• detección del nivel de llenado en cajas y tuberías a partir de DN15
• protección contra funcionamiento en seco
• aviso de vacío/lleno

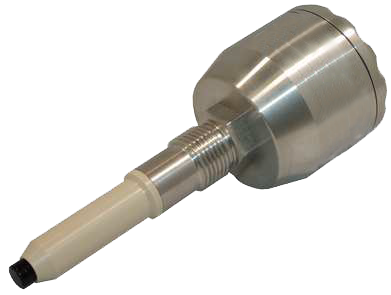

Características

• interruptor de nivel para tipos de fluidos
• punto de medición aséptico mediante rosca de conexión a proceso G ½" para manguito soldado modulare y sistema de conexión a proceso
• Conforme a EHEDG, material apto para alimentos
• puesta en marcha y ajuste por PC no necesarios
• posición definida de atornillado

Datos técnicos

• cabezal de conexión de acero inoxidable 1.4305
• sensor de tangencia de alimentos de PEEK
• conexión de proceso G ½" sistema modulare
• conexión eléctrica con atornillado o conector M12 opcional
• clase de protección IP69K
• alimentación auxiliar 12...35 VDC
• señal de salida activa, máx. 50 mA, a prueba de cortocircuitos
• función de conmutación lleno/vacío por polaridad de la alimentación auxiliar
• rango de temperatura 0...140 °C temperatura de proceso durante 30 min
• diseño de alta temperatura con tubo de cuello opcional
• rango de temperatura cabezal de conexión -20 °C a +80 °C
• presión máx. de servicio 10 bar
• opcional con LED de estado de conmutación
• opcional con tubo de cuello para montaje en cajas aisladas o similares

Campos de aplicación

• detección del nivel de llenado en cajas y tuberías
• Protección contra funcionamiento en seco
• anuncio de vacío/lleno

Características

• interruptor de nivel para tipos de fluidos
• la unidad alternativa ideal para el interruptor de nivel oscilante
• punto de medición aséptico mediante rosca de conexión a proceso M12 para manguito soldado modulare y sistema de conexión a proceso
• conforme a EHEDG, material apto para alimentos
• no es necesario iniciar un ajuste por PC
• posición de atornillado definida

Datos técnicos

• cabeza de conexión de acero inoxidable 1.4305
• varilla de nivel tangente de alimentos hecha con liminación PFA P16501
• conexión de proceso G ½" sistema modulare
• conexión eléctrica con atornillado o conector M12 opcional
• clase de protección IP69K
• alimentación auxiliar 12...35 VDC
• señal de salida activa, máx. 50 mA, a prueba de cortocircuitos
• función de conmutación lleno/vacío por polaridad de la alimentación auxiliar
• rango de temperatura 0...140 °C temperatura de proceso durante 30 min
• diseño de alta temperatura con tubo de cuello opcional
• rango de temperatura cabezal de conexión -20 °C a +80 °C
• presión máx. de servicio 10 bar
• opcional con LED de estado de conmutación

Campos de aplicación

• detección del nivel de llenado en cajas y tuberías grandes
• protección contra funcionamiento en seco
• anuncio de vacío/lleno

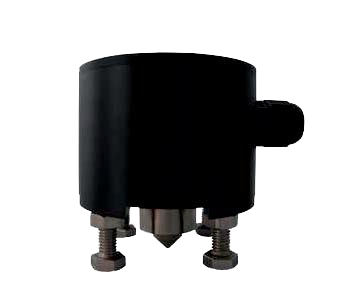

Características

• interruptor de nivel para medios líquidos como sensor de suelo, control de fugas
• no requiere ajuste ni puesta en servicio con PC

Datos técnicos

• cabezal de conexión de POM - polioximetileno
• prensaestopas: PA - poliamida o enchufe
• sensor de contacto con alimentos de PEEK
• conexióneléctricamediante tornillo o conector M12 opcional
• clase de protección IP68 DIN EN 60529, IP69K totalmente inyectado
• tensión auxiliar 12 ... 35 VDC
• señal de salida activa, máx. 50 mA, a prueba de cortocircuitos
• función de conmutación lleno/vacío por polaridad de la tensión auxiliar
• rango de temperatura -20 °C...+70 °C
• opcionalmente con LED de estado de conmutación

Campos de aplicación

• supervisión de ejes de bombas
• protección contra funcionamiento en seco
• supervisión de desagües de suelo en la industria alimentaria

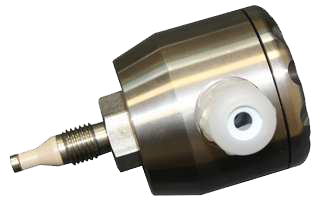

Características

• sonda de varilla de nivel como sonda de 1 varilla para medición de nivel conductiva
• punto de medición aséptico mediante rosca de conexión a proceso M12 para sistema de conexión de manguito soldado modulare
• Conforme a EHEDG, material apto para alimentos
• posición definida de atornillado
• varillas recortables

Especificaciones técnicas

• cabeza de conexión de acero inoxidable 1.4305
• sensor de tangencia de alimentos de acero inoxidable 1.4571
• revestimiento opcional apto para alimentos con PFA P16501 0,2 mm
• conexión eléctrica con atornillado o conector M12 opcional
• clase de protección IP69K
• rango de temperatura 0...150 °C
• presión máx. de servicio 10 bar
• opcional con módulo de nivel NA1 o NA2

Campos de aplicación

• detección de nivel de llenado en tuberías pequeñas
• protección contra funcionamiento en seco
• anuncio de vacío/lleno
• detección de nivel sencilla y económica
• posibilidad de rechazo de nivel sencillo
• posibilidad de rechazo de bombeo sencillo

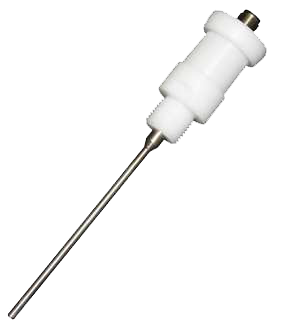

Características

• sonda de varilla de nivel como sonda de 1 varilla para medición de nivel conductiva
• rosca de conexión a proceso G ½" o G 1
• diferentes cabezales de plástico y posibilidades de conexión de cables disponibles
• las varillas se pueden cortar

Especificaciones técnicas

• cabezal de conexión de plástico (diferentes materiales disponibles)
• sensor tangente de acero inoxidable 1.4571
• revestimiento opcional apto para alimentos con PFA P16501 0,2 mm
• clase de protección IP69K
• rango de temperatura 0...60 °C
• presión máx. de servicio 3 bar
• opcional disponible con módulo de nivel NA1 o NA2

Campos de aplicación

• detección de nivel de llenado en cajas y tuberías
• protección contra funcionamiento en seco
• anuncio de vacío/lleno
• detección de nivel sencilla y económica
• simple rechazo de nivel posible
• posibilidad de rechazo de bombeo sencillo

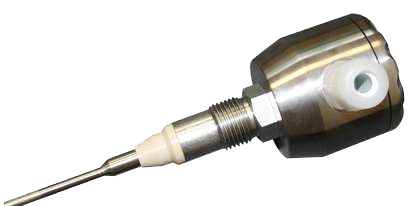

Características

• sonda de varilla de nivel como sonda de 1 varilla para medición de nivel conductiva
• punto de medición aséptico mediante rosca de conexión a proceso G ½" para manguito soldado modulare y sistema de conexión a proceso
• Conforme a EHEDG, material seguro para alimentos
• posición definida de atornillado
• varillas recortables

Datos técnicos

• cabeza de conexión de acero inoxidable 1.4305
• sensor de tangencia de alimentos de acero inoxidable 1.4571
• revestimiento opcional apto para alimentos con PFA P16501 0,2 mm
• conexión eléctrica con atornillado o conector M12 opcional
• clase de protección IP69K
• rango de temperatura 0...150 °C
• presión máx. de servicio 10 bar
• opcional con módulo de nivel NA1 o NA2

Campos de aplicación

• detección de nivel de llenado en cajas y tuberías
• protección contra funcionamiento en seco
• anuncio de vacío/lleno
• detección de nivel sencilla y económica
• simple rechazo de nivel posible
• posibilidad de rechazo de bombeo sencillo

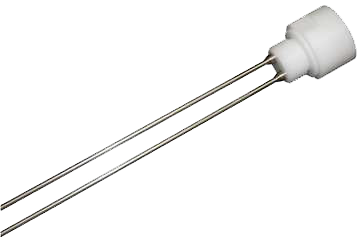

Características

• sonda de nivel de varilla como sonda de 2 varillas para medición de nivel conductiva
• rosca de conexión a proceso G1
• diferentes cabezales de plástico y posibilidades de conexión de cables disponibles
• las varillas se pueden cortar

Especificaciones técnicas

• cabezal de conexión de plástico (diferentes materiales disponibles)
• sensor tangente de acero inoxidable 1.4571
• revestimiento opcional apto para alimentos con PFA P16501 0,2 mm
• clase de protección IP68
• rango de temperatura 0...60 °C
• presión máx. de servicio 3 bar
• opcional disponible con módulo de nivel NA1 o NA2

Campos de aplicación

• detección de nivel de llenado en cajas y tuberías
• protección contra funcionamiento en seco
• anuncio de vacío/lleno
• detección de nivel sencilla y económica
• simple rechazo de nivel posible
• posibilidad de rechazo de bombeo sencillo

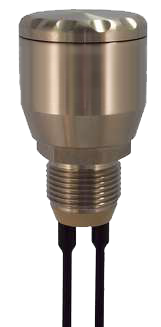

Características

• Sonda de nivel como sonda de 2 varillas para medición de nivel conductiva
• Pistón de medición aséptico mediante rosca de conexión a proceso G ½" para manguito soldado modular y sistema de conexión a proceso
• Conforme a EHEDG, material apto para alimentos
• posición definida de atornillado
• varillas recortables

Datos técnicos

• cabeza de conexión de acero inoxidable 1.4305
• sensor de tangencia de alimentos de acero inoxidable 1.4571
• revestimiento opcional de PFA P16501 de 0,2 mm apto para alimentos
• conexión eléctrica con atornillado o conector M12 opcional
• clase de protección IP69K
• rango de temperatura 0...150 °C
• presión máx. de servicio 10 bar
• opcional con módulo de nivel NA1 o NA2

Campos de aplicación

• detección del nivel de llenado en cajas y tuberías
• protección contra funcionamiento en seco
• anuncio de vacío/lleno
• detección de nivel sencilla y económica
• simple rechazo de nivel posible
• posibilidad de rechazo de bombeo sencillo

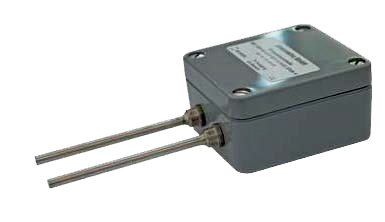

Características

• sonda de varilla de nivel como sonda de 2 varillas para medición de nivel conductiva
• integrada en una carcasa de plástico
• las varillas se pueden cortar

Especificaciones técnicas

• cabezal de conexión de plástico, dimensiones 58 x 64 x 35 mm
• varillas de nivel de acero inoxidable 1.4571
• revestimiento opcional apto para alimentos con PFA P16501 0,2 mm
• clase de protección IP65
• rango de temperatura -40...85 °C
• opcional con módulo de nivel NA2

Campos de aplicación

• detección de nivel de llenado en cajas y tuberías
• protección contra funcionamiento en seco
• anuncio de vacío/lleno
• detección de nivel sencilla y económica
• posibilidad de rechazo de nivel sencillo

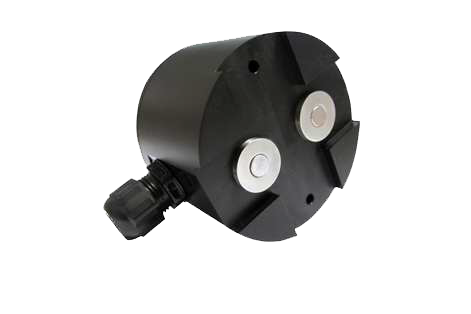

Características

• varilla de nivel prode como sensor de suelo
• control de nivel de líquidos conductivos
• apto para líquidos agresivos
• opcional con evaluación de nivel módulo NA 2

Datos técnicos

• cabezal de conexión de POM - Polioximetileno
• prensaestopas : PA - Poliamida o conector
• material elektrodes de acero inoxidable 1.4571
• sensibilidad: <20 KΩ (en NA 2-Modul)
• presión de proceso: despresurizado
• clase de protección IP68 DIN EN 60529, IP69k acabado totalmente encapsulado (-V)
• temperatura de proceso -20 °C...+70 °C

Campos de aplicación

• supervisión de ejes de bombas
• supervisión de salas de servidores
• monitorización de sistemas de túneles y sótanos
• vigilancia de vehículos de expedición

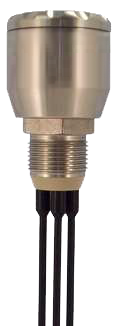

Características

• sonda de varilla de nivel como sonda de 3 varillas para medición de nivel conductiva
• Punto de medición aséptico mediante rosca de conexión a proceso G ½" para manguito soldado modular y sistema de conexión a proceso
• Conforme a EHEDG, material apto para alimentos
• posición definida de atornillado
• varillas recortables

Datos técnicos

• cabeza de conexión de acero inoxidable 1.4305
• sensor de tangencia de alimentos de acero inoxidable 1.4571
• revestimiento opcional apto para alimentos con PFA P16501 0,2 mm
• conexión eléctrica con atornillado o conector M12 opcional
• clase de protección IP69K
• rango de temperatura 0...150 °C
• presión máx. de servicio 10 bar

Campos de aplicación

• detección del nivel de llenado en cajas y tuberías
• protección contra funcionamiento en seco
• anuncio de vacío/lleno
• detección de nivel sencilla y económica
• simple rechazo de nivel posible
• posibilidad de rechazo de bombeo sencillo

Características

• sonda de varilla de nivel como sonda de 4 varillas para medición de nivel conductiva
• punto de medición aséptico mediante rosca de conexión a proceso G ½" para manguito soldado modular y sistema de conexión a proceso
• Conforme a EHEDG, material seguro para alimentos
• posición definida de atornillado
• varillas recortables

Datos técnicos

• cabeza de conexión de acero inoxidable 1.4305
• sensor de tangencia de alimentos de acero inoxidable 1.4571
• revestimiento opcional apto para alimentos con PFA P16501 0,2 mm
• conexión eléctrica con atornillado o conector M12 opcional
• clase de protección IP69K
• rangos de temperatura 0...150 °C
• presión máx. de servicio 10 bar

Campos de aplicación

• detección del nivel de llenado en cajas y tuberías
• protección contra funcionamiento en seco
• anuncio de vacío/lleno
• detección de nivel sencilla y económica
• posibilidad de rechazo de nivel sencillo
• posibilidad de rechazo de bombeo sencillo

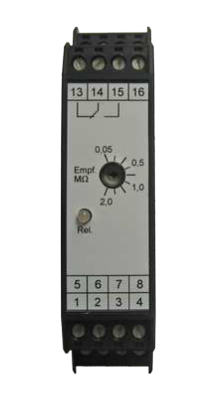

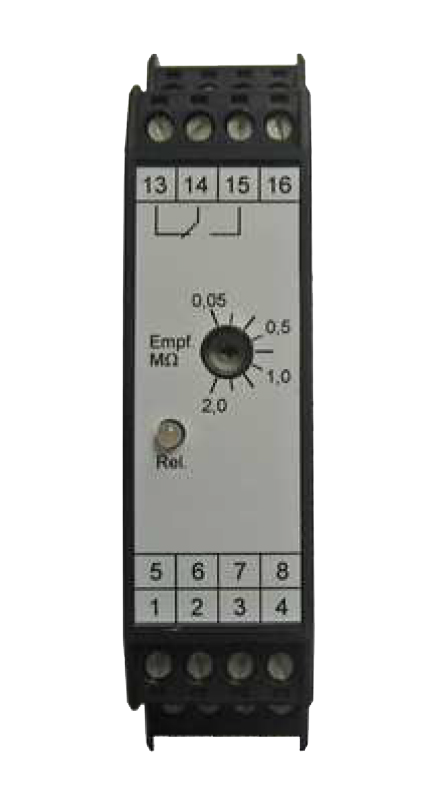

Características

• dispositivo de nivelación para montaje en carril DIN en el armario eléctrico
• diseño de carcasa delgada de 22,5 mm
• rango de sensibilidad ajustable de alta impedancia (50 KW...2,0 MW)
• 1 contacto inversor libre de potencial
• LED de estado en la parte frontal
• controlador de bomba integrado con sonda de 3 varillas

Especificaciones técnicas

• retardo de conmutación: 0,5 seg
• sensibilidad: 50 KW...2,0 MW ajustable (potenciómetro)
• salida: 1 potenciómetro cambiador libre (250 V, 3 A)
• tensión del electrodo: máx. 2 VAC
• tensión de alimentación:
• 230 V/50 Hz, máx. 3 VA, opcional 24 VDC
• temperatura de funcionamiento: -10...+55 °C
• carcasa: 22,5 x 99 x 115 mm (A x A x T)
• grado de protección: IP20

Características

• módulo de evaluación de nivel para montaje en carril DIN en cuadros de distribución
• métodos de medición conductivos
• diseño de carcasa estrecha de 22,5 mm
• ajuste de la sensibilidad posible mediante poti
• retardo ajustable por poti
• control de bomba con sonda de 3 varillas integrada
• canal 2 aplicable por separado como protección contra funcionamiento en seco o detector lleno
• salida de relé 2 cambiador o salidas electrónicas activas PNP
• 2 LED de estado en la parte frontal

Especificaciones técnicas

• alimentación auxiliar 230 VAC, 24 VAC o 24 VDC
• alimentación electrodos: 5 VAC
• áreas de medición: 1...100 kOhm
• salidas: 2 salidas de cambiador o electrónicas 24 VDC PNP
• tiempo de retardo: 0,5...10 seg regulable, canal 1 regulador de nivel 0,5 seg fijo, canal 2 detección lleno/vacío
• anchura de la carcasa: 22,5 mm

Características

• sonda límite conductiva como sonda de 1 varilla para medición de nivel
• sensor de temperatura PT100 integrado
• punto de medición aséptico mediante rosca de conexión a proceso G ½" para manguito soldado modular y sistema de conexión a proceso
• Conforme a EHEDG, material apto para alimentos
• posición definida de atornillado

Datos técnicos

• cabeza de conexión de acero inoxidable 1.4305
• sensor de tangencia de alimentos de acero inoxidable 1.4571
• conexión eléctrica con atornillado o conector M12 opcional
• clase de protección IP69K
• rango de temperatura -50...+200 °C
  (rango ampliado a petición)
• presión máx. de servicio 10 bar

nivel límite

• alimentación auxiliar 8...35 VDC, máx. 50 mA
• alimentación del electrodo 2 VAC, 500 Hz
• rango de medición 1 K, 5 K, 20 K
• salida activa proporcional a la alimentación auxiliar
• salida máx. 30 mA
• retardo de conmutación aprox. 0,5 s

transductor de medición de temperatura KMU / PMU

• alimentación 10...35 VDC, ondulación residual +-5%.
• entrada PT100 2, 3, 4 hilos
• salida 4-20 mA, desbordamiento 21 mA, desbordamiento 3,5 mA
• rango de medición máx. -200 °C...+650 °C
• span de medición mín. 10 K
• precisión <+-0,1 % del valor final

Campos de aplicación

• detección del nivel de llenado en cajas y tuberías
• protección contra funcionamiento en seco
• anuncio de vacío/lleno

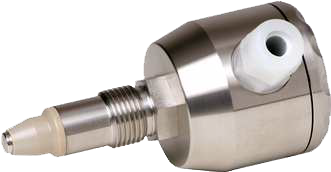

• punto de medición combinado sencillo y económico para temperatura y nivel límite

Características

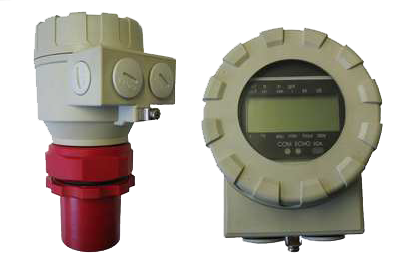

• indicación continua de nivel sin contacto para todo tipo de fluidos
• principio de medición ultrasónico
• diseño robusto con cabezal de conexión
• tecnología básica de 2 hilos
• opcional con visualización in situ, linealización de un depósito a.s.o. disponible

Especificaciones técnicas

• sensor de PP, PVDF o PTFE
• dependiendo del rango de medición rosca de 11/2" o 2
• conexión eléctrica con cabezal de conexión de aluminio o plástico
• atornillado 2 x M 20 x 1,5
• clase de protección cabezal IP67, sensor IP68
• alimentación auxiliar 12...36 VDC
• salida analógica 4-20 mA
• salida analógica opcional 4...20 mA 2 hilos Exi
  (ATEX II 1 G EEx ia IIB T6)
• precisión: 0,2 % del rango de medición ajustado
• rango de temperatura: cabezal de conexión de plástico -25 °C...+70 °C, cabezal de conexión de aluminio -30 °C...+70 °C, con display -25 °C...+70 °C
• rango de temperatura de proceso: -30 °C...90 °C
• presión máx. de servicio 3 bar abs., otros tipos a petición
• estanqueidad en el proceso: en el sensor PP: EPDM, en el sensor PVDF, PTFE: EPM (viton)
• fácil parametrización con 4 teclas
  (modelo base sin display)
• con pantalla opcional más funciones como lenearización de 32 puntos, gráfico de barras a.s.o.

Campos de aplicación

• detección del nivel de llenado en cajas y depósitos
• detección del nivel de llenado en aguas y depósitos abiertos
• independiente del medio y la densidad
