MEYLE transductores de caudal sólidos para medición de caudal másico

El transductor de microondas mide el flujo de partículas en movimiento en tuberías, funcionando sin mantenimiento y sin contacto con el producto. Instalación sencilla en tuberías existentes y fácil calibración mediante software.

La medición sencilla y fiable del caudal de sólidos en sistemas de transporte neumático y gravimétrico - Medición del caudal de sólidos para:
Industria química - Producción de plásticos - Industria cementera - Industria farmacéutica - Industria alimentaria

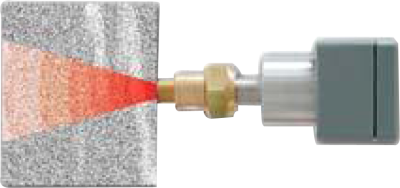

El sistema de medición por microondas MY SFT11C consta de un cabezal sensor con tubo de acero inoxidable que actúa como guía de ondas y la unidad electrónica. Para montar el equipo, primero se taladra en el conducto un orificio para el tapón de montaje. El sensor se instala en línea con la pared y, por lo tanto, no sufre desgaste. Instalación sencilla en las medidas de tuberías existentes. A ras de la pared y sin mantenimiento por contacto, sólo detecta partículas "en movimiento". Alta seguridad de funcionamiento, adecuado incluso para caudales muy pequeños.

El sistema prácticamente no se ve afectado por la presión y la temperatura y proporciona una precisión típica de +/- 5% en sistemas de transporte neumático (con una desviación uniforme del producto). El sensor puede utilizarse para supervisar y controlar el flujo de sólidos en tuberías verticales y líneas de alimentación neumáticas. Para diámetros de tubería superiores a 250 mm puede ser necesario instalar 2 ó 3 sensores para una mejor cobertura del perfil de flujo de partículas. La cara del sensor transmite una frecuencia de 24 GHz al material en polvo o en grano. Los impulsos se reflejan en las partículas y se analizan mediante un algoritmo especial. El resultado es una salida de corriente proporcional al flujo que se amplifica y acondiciona. Un instrumento opcional puede mostrar directamente el valor del flujo en kg/h y en cantidad absoluta (kg) (t).
