概述

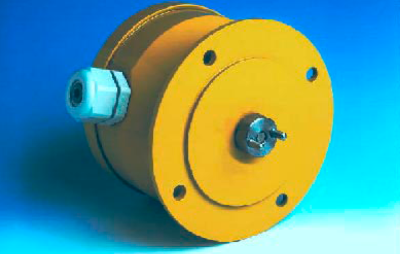

Al-Ni 6 转速监控器可安装在电机或大型机器的轴端，以监控其启动、达到工作转速或制动时的静止状态。通过辊筒可对传送带进行监控。Al-Ni 6 转速监控器是 Al-Ni 5 转速监控器的后续型号。
其尺寸（联轴器、法兰、大小）与之前的设备一致，操作模式也基本相同。考虑到开关容量较小，Al-Ni 6 速度监控器可用作制动监控器、速度监控器或皮带监控器，就像之前的 Al-Ni 5 一样。对用户来说，通过编码开关对开关速度（U/s）进行数字设置是一大优势。
设置范围从 1 U/s (60 rpm) 到 100 U/s (6,000 rpm)，逆时针和顺时针旋转可分别以 1U/s (60 rpm) 为单位进行设置。


运行模式

当轴旋转时，步进电机产生用于评估电路的工作电压和信号电压，由此确定轴的转速和旋转方向。当达到设定速度时，继电器 1 将切换为逆时针旋转，继电器 2 则切换为顺时针旋转。

应用

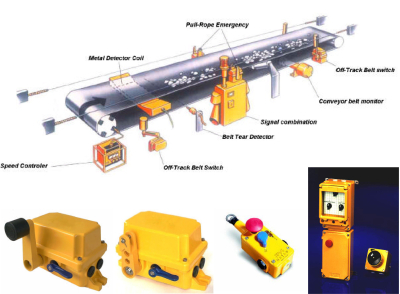

输送带系统的正常机械运行需要对运行过程进行精确监控。ASG 开发的 BWA 500 型和 BWA 750 型皮带监控器可直接或间接监控

运行后皮带速度的下限
在一定时间内皮带速度的提升情况
当监测到的皮带速度达到 90 % 时，接合下一个要输送的传动装置
极度过载
输送带断裂或堵塞
联轴器断裂或故障
电源或控制部分的单相或多相保险丝故障
启动后输送带严重打滑。


结构和设计

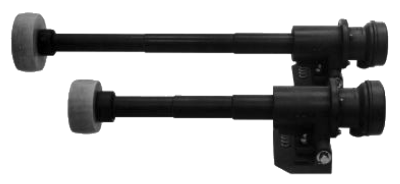

BWA 皮带监控器由防护等级为 IP 65 的坚固支撑架和在保护管中运行的双轴承轴组成。轴末端的驱动元件是开槽塑料压辊，有三种不同直径（80、110 和 140 毫米）可供选择。

应用

根据 DIN / VDE 0660 T200 / T210、EN 418 和事故预防条例 VBG10 的一般规定，如果存在人身危险或机器或设备损坏的风险，必须能够通过启动紧急停止装置，尽快关闭部分或整个工业机器或设备。

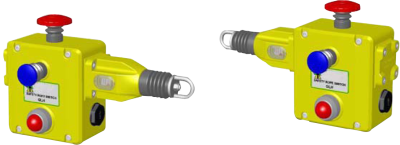

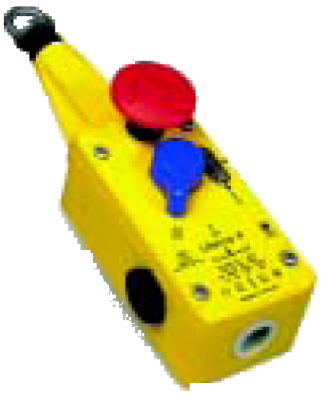

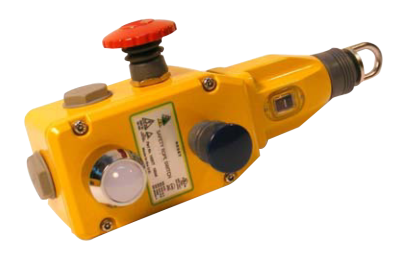

ASG 开发和制造的 NSR 型（带叉杆）拉绳急停开关已通过 DIN VDE 0660 T200 /T210 和 EN 418 标准的测试。这些开关只能用于控制电路中。这些开关用于有效防止生产设备的事故和损坏，例如冶金设备、石料和土方工业、装卸设备、化学工业和露天采矿业的传送带系统。
NSR 型拉绳紧急开关安装在输送带系统或机器的可触及侧。它可以在沿线的任何位置启动（与安装在间隔位置的紧急停止蘑菇按钮不同），根据回路的不同，可以使单个或多个驱动装置甚至整个系统停止运行。

结构和设计

紧急开关由玻璃纤维加固的全天候塑料外壳（黄色 RAL 1004）组成，防护等级 IP65。配有 2 个 PG16 电缆入口。交货时会在这些入口处插入假插头，作为运输过程中的防尘保护（不适合操作）。开关机构的设计使拉绳式紧急开关即使在弹簧元件断裂的情况下也能正常工作。该装置具有故障安全特性，符合 EN 418 的国际要求和雇主责任保险协会的建议：启动后，紧急开关会自动锁定，只有通过装置上的复位杆才能回到初始位置。根据操作要求，复位杆也可以锁定。

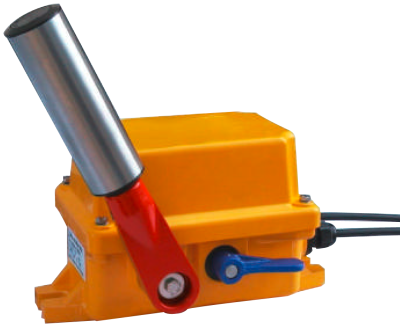

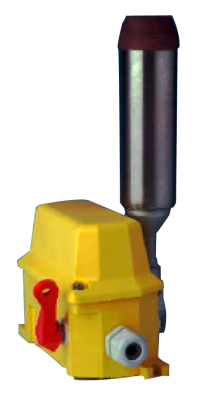

应用

槽形输送带的直线运行对安全和经济运行起着决定性作用。尽管有各种机械预防措施，但外部影响仍会影响输送带的直线运行。

最常见的错位影响因素有

托辊和翻转滚筒受到污染
偏离中心的物料堆积
如果出现这种情况或类似情况，则必须关闭濒临危险的输送带和进料输送机，以防止损坏、毁坏、物料溢出、误落以及由此造成的代价高昂的后果。

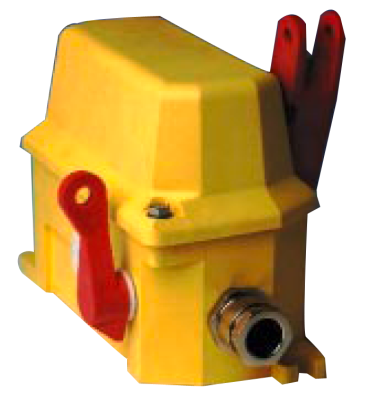

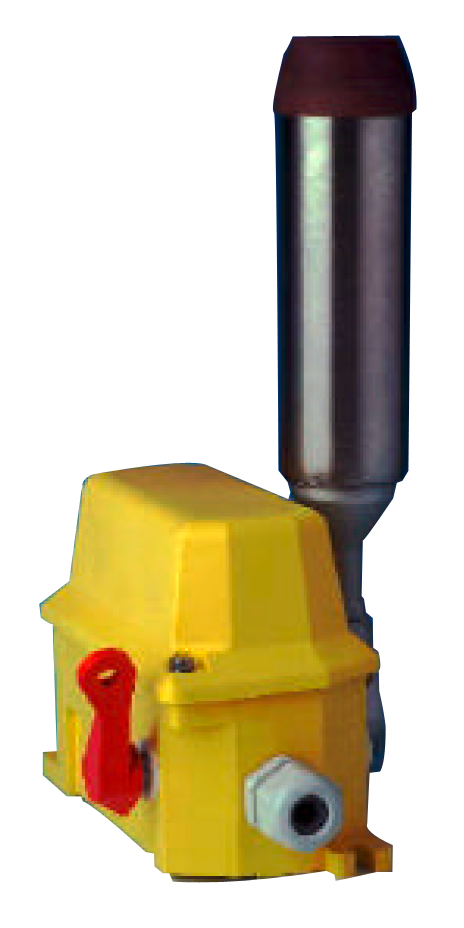

ASG 提供的皮带不对中开关已在实践中证明是监控皮带运行的安全装置。
