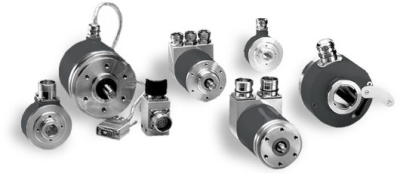

MEYLE Absolute Drehgeber
Umfangreiches Programm an absoluten Drehgebern als Vollwellen und Hohlwellenausführungen.
Die detaillierten Produktinformationen zu unseren absoluten Drehgebern stehen Ihnen zurzeit nur in englischer Sprache zur Verfügung. Bitte klicken Sie auf den folgenden Button, um sich alle weiteren Inhalte anzeigen zu lassen.
Auswahl eines absoluten Drehgebers Aufbau und Funktion:
Absolute Drehgeber haben eine Scheibe mit einer digitalen Kodierung auf konzentrischen Spuren. Dieser Code wird von einer Opto-Asic gelesen. Jeder Position ist ein eindeutiges Bitmuster zugeordnet. Der Vorteil ist, dass nach einem Stromausfall eine echte Positionsverifizierung möglich ist, sobald der Strom wieder da ist, auch wenn die Welle während des toten Zustands bewegt wurde.
Vorteil:
Es sind keine Referenzfahrten nach dem Anfahren wie bei inkrementellen Systemen notwendig. Die Sicherheit wird erhöht und die Zeit für Referenzfahrten wird eingespart.
Auswahl eines Absolutwertgebers:
Bei der Auswahl des richtigen Absolutwertgebers sind neben den Empfehlungen zur Auswahl eines Inkrementalgebers bis zur Auswahl eines Absolutwertgebers folgende Parameter zu berücksichtigen:
- Versorgungsspannung
- Codeart
- Schnittstelle (SSl, parallel, Feldbus, 4 ... 20mA)
- Versorgungsspannung
- Codeart
- Schnittstelle (SSl, parallel, Feldbus, 4 ... 20mA)
Versions:
Singleturn-Drehgeber:
Je nach Anzahl der Teilungen erzeugen sie bis zu 131072 (17 Bit) Unikate pro Umdrehung. Dies entspricht einer Winkelauflösung von 0,0028°. Nach einer Umdrehung beginnt der Prozess von neuem. Singleturn-Drehgeber können in Anwendungen eingesetzt werden, bei denen eine Umdrehung ausreicht, z.B. bei der Messung von Winkeln, in der Robotik.
Multiturn-Drehgeber:
Sie sind mit bis zu 131072 (17 Bit) eindeutigen Winkelpositionen pro Umdrehung und zusätzlich 4096 (12 Bit) eindeutigen Umdrehungen erhältlich. Dies entspricht 70 Milliarden eindeutigen Positionen. Multiturn-Drehgeber können für Positionieranwendungen eingesetzt werden, z. B. in automatischen Lagern, Retiersystemen, Aufzügen, Kränen, Werkzeugmaschinen usw.
