Schnittstellen
Länge des Kabels:
Je nach gewünschter Ausgangsschaltung empfehlen wir folgende Kabellängen:
| Interface and output circuit | max. cable length | Connected to |
|---|---|---|
| Parallel CMOSmL | 2m | PLC/IPC1) |
| IParallel | 100m | PLC/IPC1) |
| SSI | up to 1200 m | PLC/IPC1) |
| RS 422 /RS 485 | (> 50 m depending on frequency) |
1)IPC = lndustrial PC
Anmerkungen:
- Je nach Anwendung kann die maximal zulässige Kabellänge kürzer sein, insbesondere in Bereichen mit starkem elektrischem Rauschen.
- Verwenden Sie immer geschirmte Kabel
- Der Aderdurchmesser der Signaladern sollte 0,14 mm2 betragen.
- Der Aderdurchmesser der Spannungsversorgungsadern sollte in Abhängigkeit von der Kabellänge so groß sein, dass die Spannungsversorgung des Gebers ausreichend hoch ist und die Signale nicht unter die Mindestpegel sinken!
Anschluss - Vorsichtsmaßnahmen

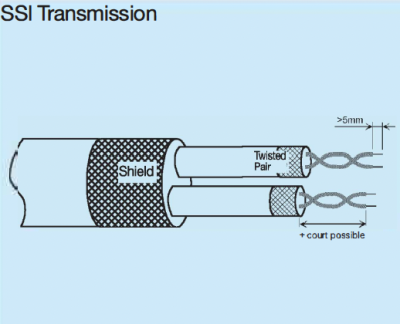

Der Anschluss der Schirmgeflechte ist in der Dokumentation der Logiksteuerung beschrieben. Zur Erdung müssen die Geflechte in jedem Fall um 360° herumgeführt werden. Alle unbenutzten Leiter müssen an beiden Enden auf das gleiche Potential gelegt werden. Die Anschlusskabel der Messgeräte sollten so weit wie möglich von den Leistungskabeln entfernt sein und nicht parallel verlegt werden. Schließen Sie an dieselbe geregelte Stromversorgung nur Geber an, die den Strom aufnehmen, den die Stromversorgung liefern kann. Gruppieren Sie die Signale desselben Typs nach Paaren, CLK+ mit CLK-, DATA+ mit DATA-.

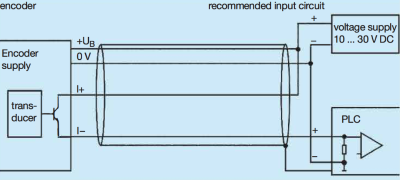

Art des Anschlusses und empfohlene Eingangsschaltung
BiSS-Sensorkommunikation Bidirektional und volldigital
BiSS ist eine volldigitale und bidirektionale Sensorschnittstelle. Sie definiert die Kommunikation zwischen einem Master und mehreren Slaves (Sensoren) in industriellen Steuerungssystemen. BiSS manifestiert einen neuen Technologiestandard und ist lizenzfrei (GPL) verfügbar. Aufgrund seiner hohen Leistungsfähigkeit stellt es eine effiziente Alternative zur Standardkombination aus Datenschnittstelle und analogem Sinus/Cosinus-Inkrementalausgang dar.
BiSS benötigt nur insgesamt 6 Leitungen (4 Daten, 2 Power), benötigt keine Hardware für analoge Signale (Kabel/Antriebsinterpolationselektronik) - und hilft so, die Systemkosten zu reduzieren. Busvernetzung: Bis zu 8 Sensoren können an einen Bus-Master angeschlossen werden. Der Verdrahtungs- und Steuerungsaufwand wird bei Mehrachsanwendungen erheblich reduziert.
